Odpověď:

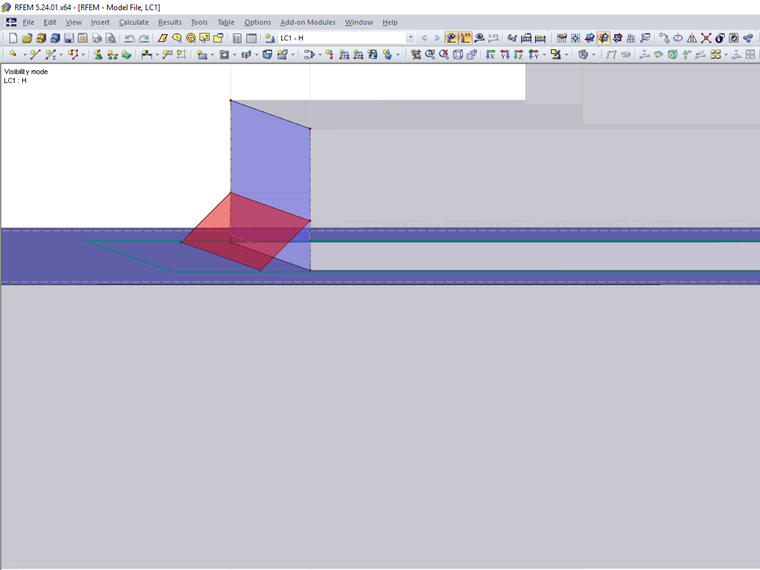

Pro modelování svaru respektive koutového svaru je nejvhodnější plocha. Tloušťka plochy se přitom rovná tloušťce svaru.
Dotaz
Jak mohu namodelovat svar, například jako koutový svar?
