Odpowiedź:

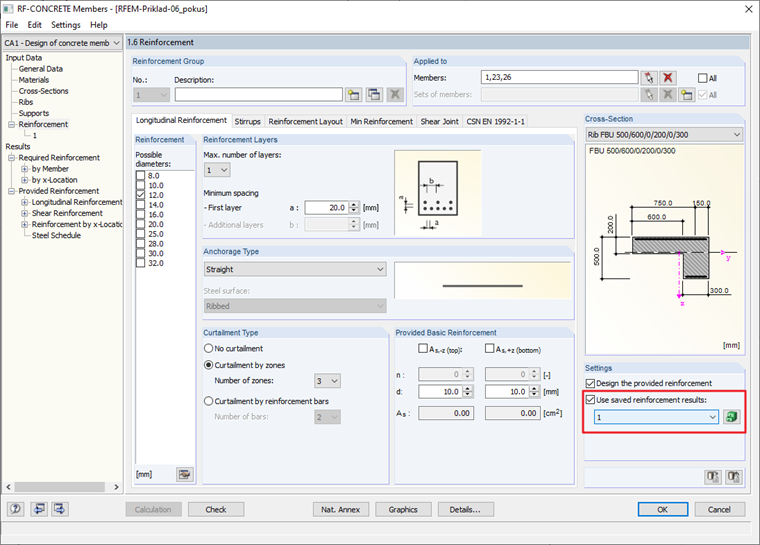

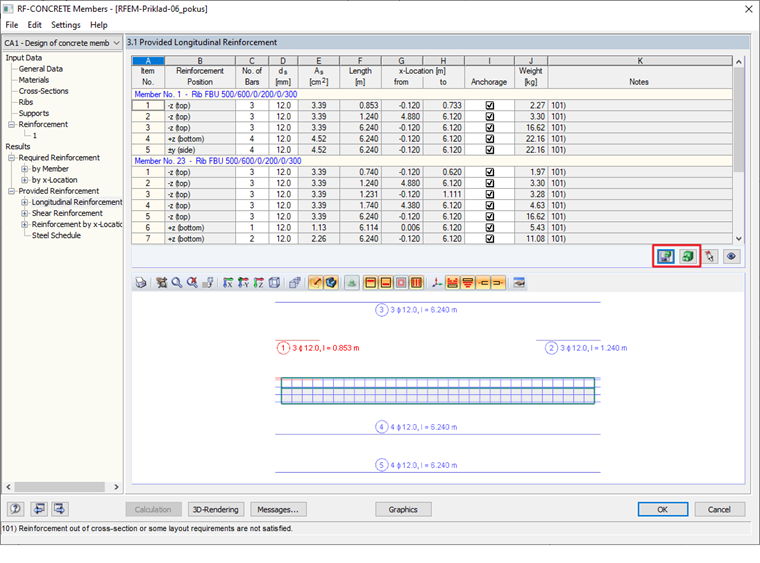

Jeżeli w modelu występuje kilka podobnych belek lub żeber, można użyć funkcji "Zapisz dostarczone zbrojenie jako szablon" i "Wczytaj zbrojenie z szablonu". Zaleca się wspólne wymiarowanie belek w jednym przypadku. Zmodyfikowane zbrojenie z jednej belki można zapisać, a następnie obciążyć dla pozostałych belek.
Pytanie
Często edytuję zbrojenie dostarczane przez program. Dostosowanie zbrojenia za pomocą współrzędnych jest czasochłonne i czasochłonne, w przypadku gdy model zbudowany jest z kilku belek. Czy jest jakiś sposób na przyspieszenie edycji zbrojenia?
Czy mają Państwo jakieś pytania?
Długość: 00:00:34 min
Baza informacji
Długość: 00:00:56 min
Długość: 00:01:28 min
Długość: 00:00:39 min
Długość: 00:00:45 min
Baza informacji
Długość: 00:00:47 min
Baza informacji
Długość: 00:01:04 min
In RFEM 5 und RSTAB 8 in RF-/FUND Pro können die Fundamentabmessungen für alle fünf Fundamenttypen in einer benutzerdefinierten Bibliothek mit Fundamentvorlagen gespeichert und in anderen Modellen wieder verwendet werden.
Für die Fundamentbemessung in RF-/FUND Pro ist es erforderlich, für die unterschiedlichen Bemessungssituationen (STR, GEO, UPL oder EQU) die zugehörigen Belastungen (Lastfälle, Lastkombinationen oder Ergebniskombinationen) zu definieren.
In RF-/FUND Pro wird nach dem Bemessen des Fundaments ein Bewehrungsplan ausgegeben, in welchem alle notwendigen Positionen des Bewehrungsstahls dokumentiert sind.
In RF-/FUND Pro können die verfügbaren Betonstahldurchmesser durch den Benutzer angepasst werden. Die Anpassung der verfügbaren Stabdurchmesser funktioniert hierbei analog zu den Modulen RF-/BETON (Stäbe) und RF-/BETON Stützen.
Masz indywidualne przekroje słupów lub ścianki ustawione pod kątem, a potrzebujesz obliczeń na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzać obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia przeprowadzenie uproszczonych obliczeń odporności ogniowej według EN 1992-1-2 dla słupów (Przekrój 5.3.2) i belek (Sekcja 5.6).
W przypadku uproszczonych obliczeń odporności ogniowej dostępne są następujące metody weryfikacji:
- Słupy: Minimalne wymiary przekroju prostokątnego i okrągłego wg tabeli 5.2a oraz równania 5.7 do obliczania czasu ekspozycji pożarowej
- Belki: Minimalne wymiary i odległości między środkami zgodnie z Tabelą 5.5 i Tabelą 5.6
Siły wewnętrzne do obliczeń odporności ogniowej można wyznaczyć przy użyciu dwóch metod.
- 1: W tym przypadku siły wewnętrzne z wyjątkowej sytuacji obliczeniowej są bezpośrednio uwzględniane w obliczeniach.
- 2: Siły wewnętrzne z obliczeń w temperaturze normalnej są redukowane za pomocą współczynnika Eta,fi (ηfi) i są następnie wykorzystywane do obliczeń odporności ogniowej.
Ponadto istnieje możliwość modyfikacji rozstawu osi zgodnie z równ. 5.5.
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia wymiarowanie prętów i powierzchni ze względu na zmęczenie zgodnie z EN 1992-1-1, rozdział 6.8.
W przypadku obliczeń zmęczenia można opcjonalnie wybrać dwie metody lub poziomy obliczeniowe w konfiguracjach obliczeniowych:
- Poziom obliczeniowy 1: Obliczenia uproszczone wg. do 6.8.6 i 6.8.7(2) Kryterium uproszczone jest stosowane dla częstych kombinacji oddziaływań zgodnie z EN 1992-1-1, rozdział 6.8.6 (2) oraz EN 1990, równ. (6.15b) wraz z obciążeniami od ruchu drogowego w stanie użytkowalności. Dla stali zbrojeniowej sprawdzany jest maksymalny zakres naprężeń zgodnie z 6.8.6. Naprężenie ściskające w betonie jest określane za pomocą górnego i dolnego dopuszczalnego naprężenia zgodnie z 6.8.7(2).
- Poziom analizy 2: Obliczanie równoważnego naprężenia niszczącego zgodnie z 6.8.5 i 6.8.7(1) (uproszczone obliczenia na zmęczenie): Obliczenia z wykorzystaniem zakresów równoważnych naprężeń niszczących są przeprowadzane dla kombinacji zmęczeniowych, zgodnie z EN 1992-1-1, rozdział 6.8.3, równ. (6.69) o specyficznie zdefiniowanym oddziaływaniu cyklicznym Qfat .
W rozszerzeniu Projektowanie konstrukcji betonowych można przeprowadzać obliczenia sejsmiczne dla prętów żelbetowych zgodnie z EC 8. Są to między innymi następujące funkcje:
- Konfiguracje obliczeń sejsmicznych
- Rozróżnianie klas ciągliwości DCL, DCM, DCH
- Możliwość przeniesienia współczynnika odpowiedzi z analizy dynamicznej
- Sprawdzenie wartości granicznej współczynnika odpowiedzi
- Weryfikacja nośności dla "Wytrzymały słup - słaba belka"
- Uszczegółowienie i reguły szczególne dla współczynnika ciągliwości krzywizny
- Uszczegółowienie i reguły szczególne dla ciągliwości lokalnej
Czy program sprawdza długość zakładu strzemion pionowych fundamentu blokowego z gładkimi bokami kielicha?
Porównując RF ‑ CONCRETE Columns z innym oprogramowaniem do obliczeń, otrzymuję inne wyniki. Jak wyjaśnić różnice?
Kryterium obliczeniowe dla VEd/VRd, c jest wyświetlane jako decydujące, chociaż należy zaprojektować zbrojenie na ścinanie. Brakuje również projektu VEd/VRds. Dlaczego?
Jaka metoda obliczeniowa jest podstawą do analizy stateczności w RF ‑ CONCRETE Columns?
Czy w RF ‑ CONCRETE Columns można wprowadzić zbrojenie ograniczone?
Inne wyniki uzyskam, porównując analizę odkształceń w module dodatkowym RF ‑ CONCRETE i innym programie obliczeniowym. Jaki może być tego powód?
