Odpověď:

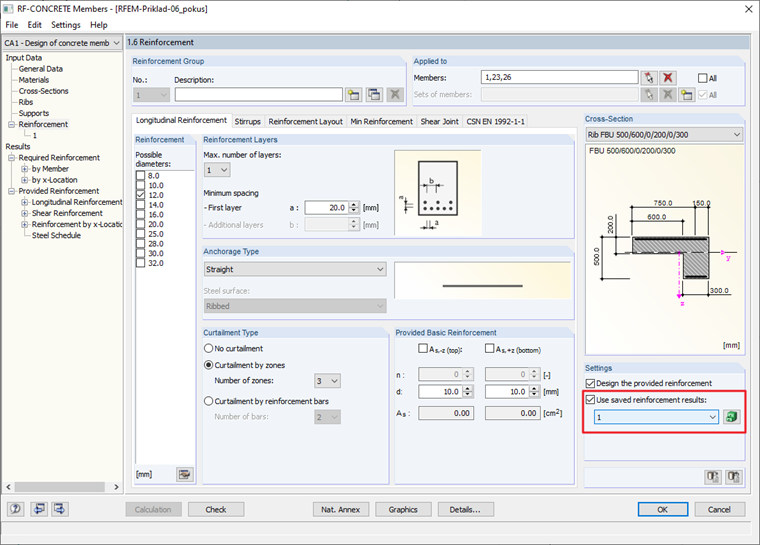

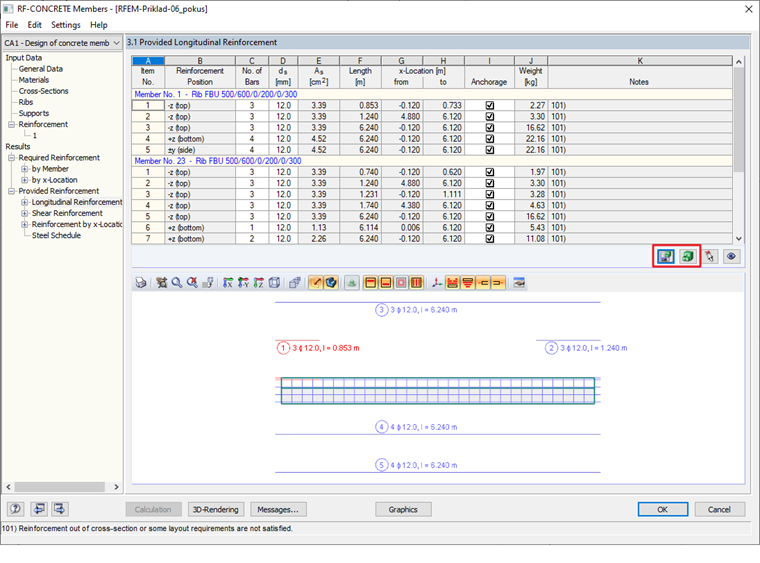

Pokud je v modelu více podobných nosníků či žeber lze použít funkce „Uložit navrženou výztuž jako šablonu“ a „Načíst šablonu výztuže“. Je vhodné posuzovat nosníky společně v jednom případu. Upravenou výztuž z jednoho průvlaku si pak můžete uložit a následně načíst pro další nosníky.
Dotaz
Často upravuji výztuž, kterou mi program navrhne. Úprava výztuže pomocí souřadnic je pracná a pokud mám v modelu více nosníků, časově náročná. Je nějaký způsob jak editaci výztuže urychlit?
Máte nějaké otázky?
Databáze znalostí
Délka: 00:00:34 min
Databáze znalostí
Délka: 00:00:56 min
Délka: 00:00:39 min
Databáze znalostí
Délka: 00:00:45 min
Databáze znalostí
Délka: 00:00:47 min
Databáze znalostí
Délka: 00:01:04 min
V programech RFEM 5 a RSTAB 8 v RF-/FOUNDATION Pro lze uložit rozměry základu pro všech pět typů základů v uživatelsky definované databázi pomocí šablon základů a znovu je použít v jiných modelech.
V přídavném modulu RF-/FOUNDATION Pro je třeba zadat pro různé návrhové situace (STR, GEO, UPL nebo EQU) odpovídající zatížení (zatěžovací stavy, kombinace zatížení nebo kombinace výsledků).
V přídavném modulu RF‑/FOUNDATION Pro se po navržení základu zobrazí výkresy výztuže, ve kterých jsou zdokumentovány všechny důležité položky výztuže.
V modulu RF-/FOUNDATION Pro lze upravovat průměry výztužné oceli. Úprava dostupných průměrů výztuže funguje podobně jako v přídavných modulech RF‑CONCRETE (Members) a RF‑/CONCRETE Columns.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
V addonu Posouzení železobetonových konstrukcí máte možnost provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).
Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:
- Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
- Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6
Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.
- 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
- 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.
Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.
Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:
- Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti. ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
- Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Qfat.
V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:
- Konfigurace pro seizmické posouzení
- Rozlišení tříd duktility DCL, DCM, DCH
- Možnost převzít součinitele duktility z dynamické analýzy
- Kontrola mezní hodnoty součinitele duktility
- Posouzení kapacity "Silný sloup - slabý nosník"
- Konstrukční pravidla pro posouzení duktility zakřivení
- Konstrukční pravidla pro lokální duktilitu.
Zkontroluje program délku přesahu svislých třmínků blokového základu s hladkými stranami kalicha?
Při porovnání přídavného modulu RF-CONCRETE Columns s jiným programem pro posuzování dostávám odlišné výsledky. Jak lze tyto rozdíly vysvětlit?
Kritérium posouzení pro VEd/VRd, c se zobrazí jako rozhodující, přesto by měla být navržena smyková výztuž. Chybí také návrh VEd/VRds. Proč?
Jaká metoda výpočtu je základem pro posouzení stability v modulu RF -CONCRETE Columns?
Je možné v přídavném modulu RF-CONCRETE Columns zadat nerovnoměrnou výztuž?
Při porovnávání výpočtu deformací v modulech RF-CONCRETE a jiném výpočetním programu mám různé výsledky. Co by mohlo být příčinou?
