Jak przyłożyć zmienne liniowo obciążenie w Z, takie jak parcie gruntu, na powierzchnię obróconą w kształcie leja, która działa w płaszczyźnie XY, ale jest zorientowana w kierunku osi środkowej powierzchni obróconej?

Question

Jak przyłożyć zmienne liniowo obciążenie w Z, takie jak parcie gruntu, na powierzchnię obr&#243;coną w kształcie leja, kt&#243;ra działa w płaszczyźnie XY, ale jest zorientowana w kierunku osi środkowej powierzchni obr&#243;conej?

Accepted Answer

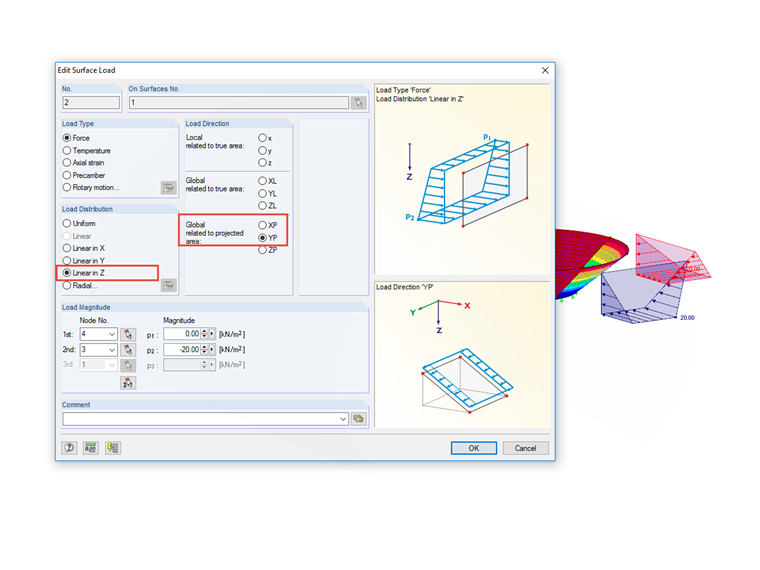

W przypadku walca kierunek obciążenia można by zdefiniować lokalnie w z, ale w przypadku leja obciążenie nie byłoby już r&#243;wnoległe do płaszczyzny XY.Eine solche Belastung muss demnach in zwei Komponenten (X und Y) aufgeteilt werden, mit Lastrichtung "Global bezogen auf die projizierte Fl&#228;che", einmal XP und einmal YP, sowie Lastverlauf "Linear in Z", siehe Bild:                   Der Lastwert muss gegebenenfalls umgerechnet werden.

Definicja obciążenia w płaszczyźnie XY na powierzchni obrotowej w kształcie leja
