Jak je možné na rotační plochu ve tvaru násypky aplikovat lineárně proměnné zatížení jako například tlak zeminy, které působí v rovině XY, ale směřovaným k ose rotační plochy?

Q: Jak je možné na rotační plochu ve tvaru násypky aplikovat lineárně proměnné zatížení jako například tlak zeminy, které působí v rovině XY, ale směřovaným k ose rotační plochy?

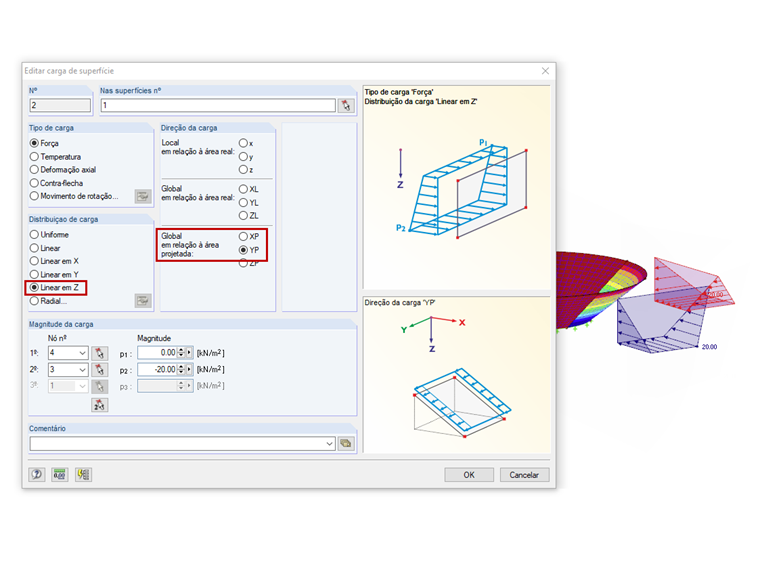

V případě válce by směr zatížení mohl být zadán lokálně ve směru osy z, ale v případě násypky by však zatížení již nebylo rovnoběžné s rovinou XY.Takové zatížení je proto třeba rozdělit na dvě složky (X a Y), přičemž směr zatížení "Globálně na průmět" jednou pro XP a jednou pro YP, a s průběhem zatížení "Lineárně v Z", viz obrázek: Hodnota zatížení musí být případně přepočítána.

Question

Jak je možn&#233; na rotačn&#237; plochu ve tvaru n&#225;sypky aplikovat line&#225;rně proměnn&#233; zat&#237;žen&#237; jako např&#237;klad tlak zeminy, kter&#233; působ&#237; v rovině XY, ale směřovan&#253;m k ose rotačn&#237; plochy?

Accepted Answer

V př&#237;padě v&#225;lce by směr zat&#237;žen&#237; mohl b&#253;t zad&#225;n lok&#225;lně ve směru osy z, ale v př&#237;padě n&#225;sypky by však zat&#237;žen&#237; již nebylo rovnoběžn&#233; s rovinou XY.Takov&#233; zat&#237;žen&#237; je proto třeba rozdělit na dvě složky (X a Y), přičemž směr zat&#237;žen&#237; "Glob&#225;lně na průmět" jednou pro XP a jednou pro YP, a s průběhem zat&#237;žen&#237; "Line&#225;rně v Z", viz obr&#225;zek:                    Hodnota zat&#237;žen&#237; mus&#237; b&#253;t př&#237;padně přepoč&#237;t&#225;na.

Zadání zatížení v rovině XY na trychtýřově rotační ploše

Jak je možné na rotační plochu ve tvaru násypky aplikovat lineárně proměnné zatížení jako například tlak zeminy, které působí v rovině XY, ale směřovaným k ose rotační plochy?
