Odpowiedź:

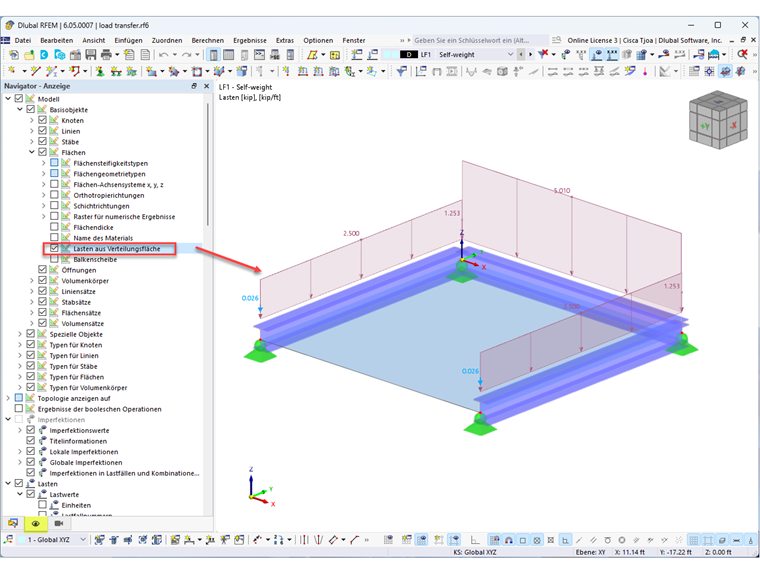

Oddzielne wyświetlanie przenoszenia obciążenia można aktywować w nawigatorze Wyświetlić w kategorii "Model" w "Obiekty podstawowe" → "Powierzchnie" → "Obciążenia z powierzchni rozkładu" (patrz ilustracja).
Oddzielne wyświetlanie obciążeń prętowych
Obciążenia powierzchniowe przyłożyłem do powierzchni o typie sztywności „Rozkład obciążeń”. Jak uzyskać osobne wyświetlanie, aby zobaczyć odpowiednie obciążenia prętowe?
