Antwort:

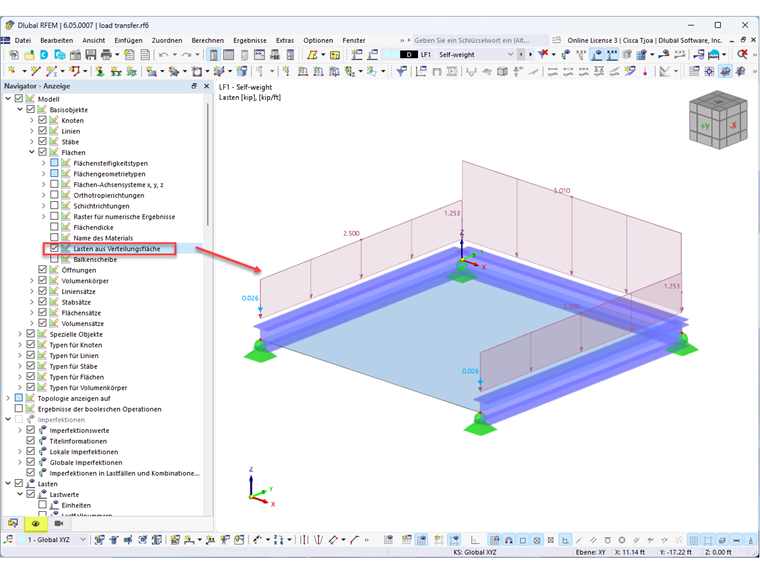

Die getrennte Anzeige der Lastübertragung kann im Navigator - Zeigen in der Kategorie "Modell" über den Eintrag "Basisobjekte" → "Flächen" → "Lasten aus Verteilungsfläche" aktiviert werden (siehe Bild).
Getrennte Anzeige von Stablasten
Ich habe Flächenlasten auf Flächen mit dem Steifigkeitstyp "Lastübertragung" aufgebracht. Wie komme ich zur getrennten Anzeige, damit ich die entsprechenden Stablasten sehe?
