Odpověď:

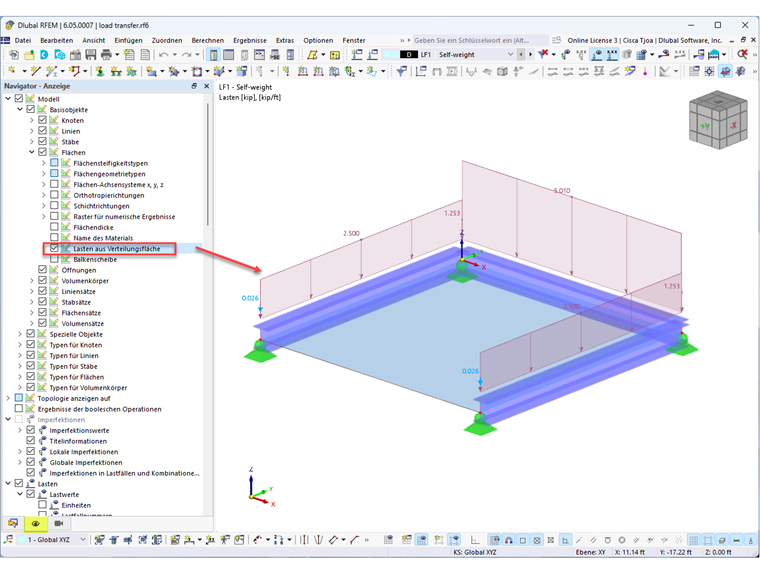

Samostatné zobrazení přenosu zatížení lze aktivovat v navigátoru Zobrazit v kategorii "Model" přes "Základní objekty" → "Plochy" → "Zobrazit přenos zatížení odděleně" (viz obrázek).
Oddělené zobrazení zatížení na pruty
Na plochy s typem tuhosti "Přenos zatížení" jsem aplikoval zatížení na plochy. Jak lze zobrazit zatížení odděleně, abych viděl pouze příslušná zatížení na pruty?
