Odpowiedź:

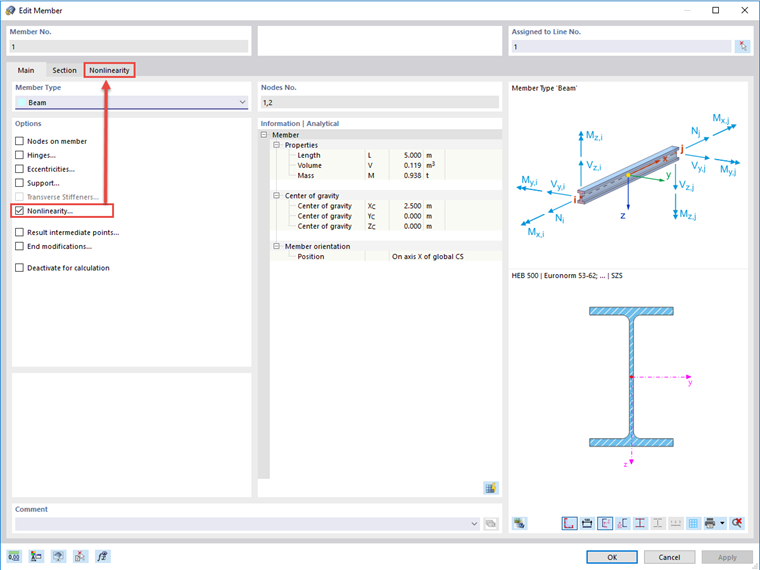

Tak, należy aktywować zakładkę "Nieliniowość" w oknie dialogowym "Nowy pręt/Edytować pręt", patrz rysunek 01.

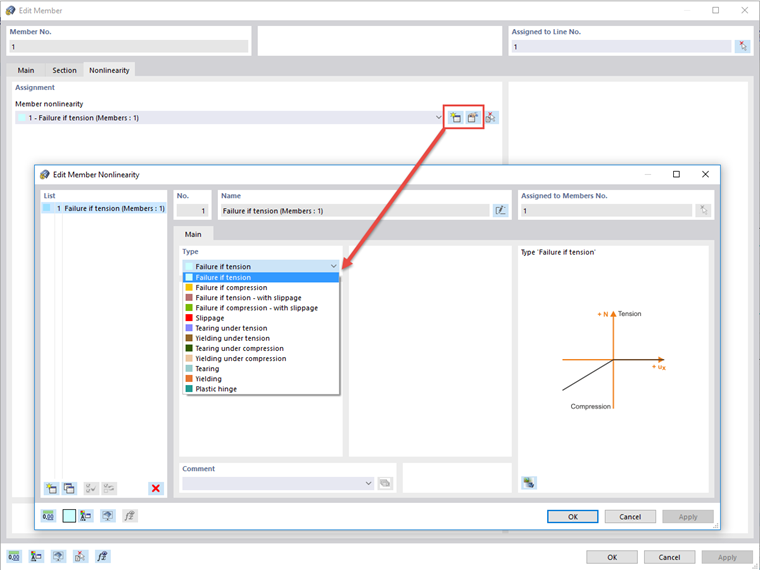

W zakładce "Nieliniowość" można zdefiniować nową nieliniowość pręta, patrz rysunek 02.
Nieliniowość pręta
Czy można zdefiniować nieliniowości prętów dla prętów belkowych?
Na przykład, czy można zdefiniować pręt, który przejmuje wszystkie siły wewnętrzne, z wyjątkiem ściskających sił osiowych?
