Antwort:

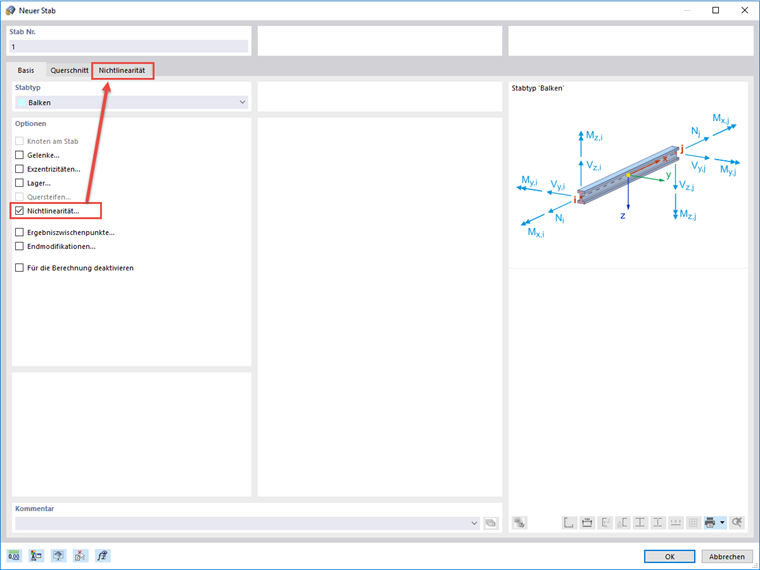

Ja, dazu ist im Dialogfenster "Neuer Stab/Stab bearbeiten" das Register "Nichtlinearität" zu aktivieren, siehe Bild 1.

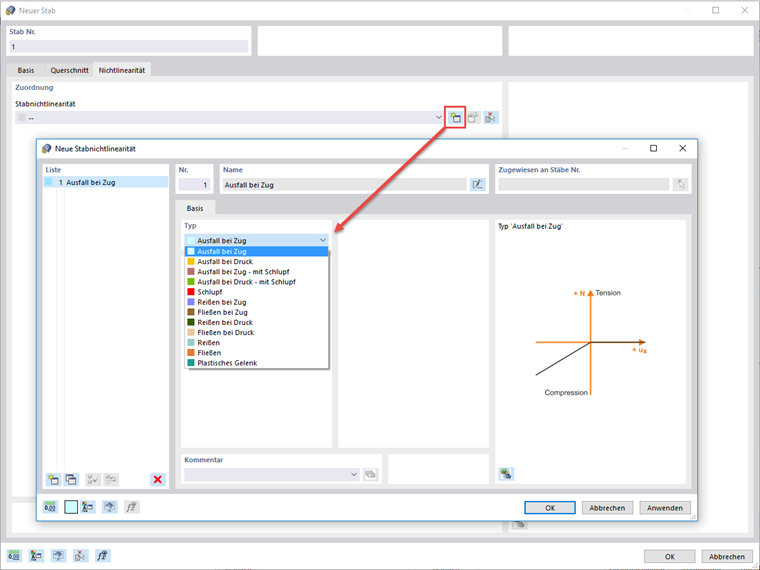

Im Register "Nichtlinearität" kann dann eine neue Stabnichtlinearität definiert werden, siehe Bild 2.
Stabnichtlinearität
Gibt es die Möglichkeit, Stabnichtlinearitäten bei Balkenstäben zu definieren?
Kann man zum Beispiel einen Stab definieren, der alle Schnittgrößen aufnehmen kann, bis auf beispielsweise Drucknormalkräfte?
