Odpověď:

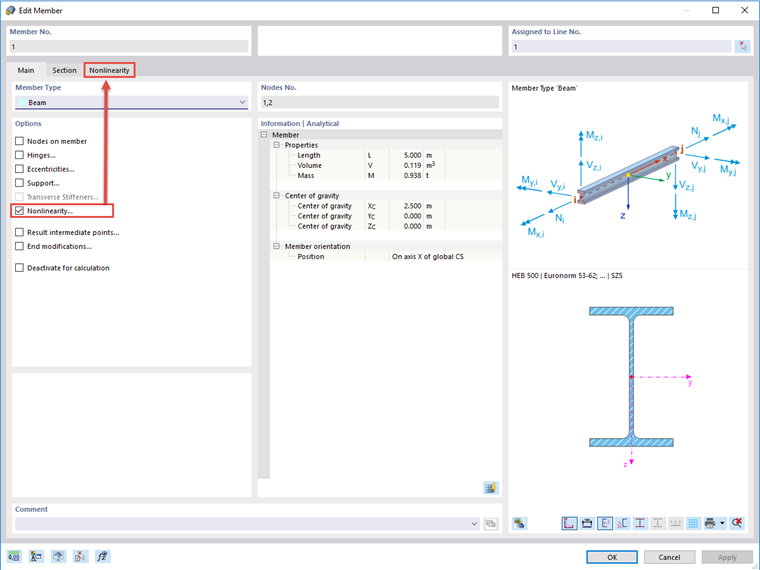

Ano, v dialogu „Nový prut/Upravit prut“ je třeba aktivovat záložku „Nelinearita“, viz obrázek 01.

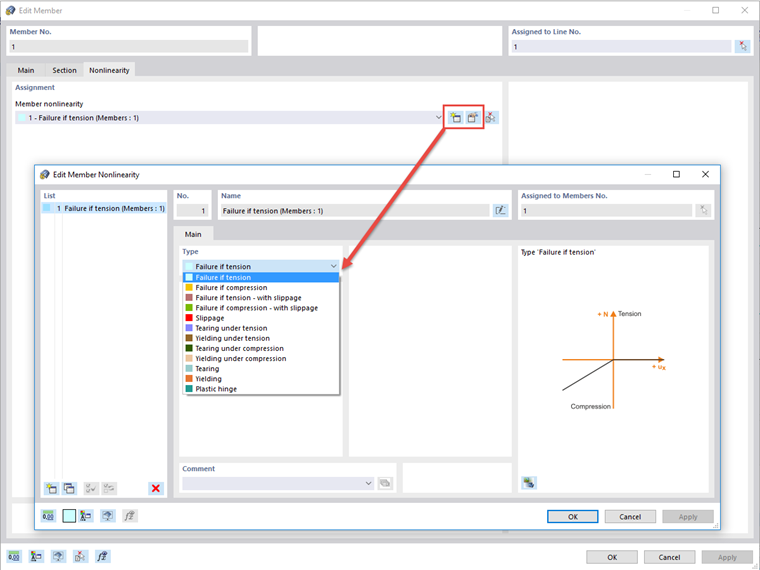

V záložce „Nelinearita“ pak můžeme zadat novou nelinearitu prutu, viz obrázek 02.
Nelinearita prutu
Lze u nosníků definovat nelinearity prutů?
Mohu například zadat prut, který může přenášet všechny vnitřní síly, kromě například tlakových osových sil?
