Czas obliczeń w RFEM 6

Jak określić czas obliczeń w programie RFEM 6?

Odpowiedź:

Informacje o czasie obliczeń znajdują się w pliku "sm_.LOG". Plik ten jest zapisywany w folderze "!solver" w katalogu roboczym modelu.

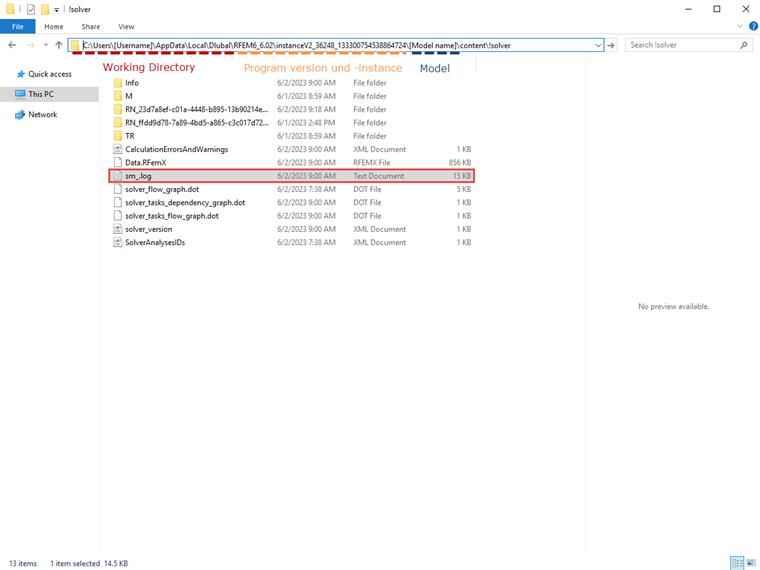

Aby się tam dostać, należy otworzyć podfolder aktualnej instancji programu i otwarty model w katalogu roboczym programu RFEM 6 (rys. 1).

FAQ 005389 | Jak określić czas obliczeń w programie RFEM 6?

!Folder solwera w katalogu roboczym

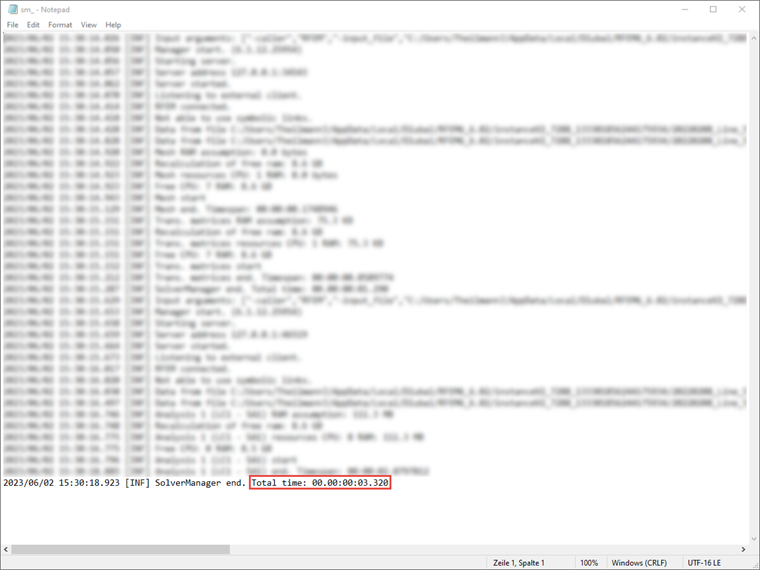

Plik można otworzyć np. w edytorze tekstu. Czas obliczeń znajduje się na końcu tego pliku (rys. 2).

Określenie czasu obliczeń w pliku sm_.log

Autor

Pan Theilmann jest odpowiedzialny za wsparcie techniczne klientów korzystających z oprogramowania Dlubal Software.
