Cisca Tjoa, PE

2023-12-15

Izotropowa powierzchnia przenoszenia obciążenia

Jak działa powierzchnia do przenoszenia obciążeń „Izotropowa-MES”?

Odpowiedź:

FAQ

FAQ 005429 | Jak działa powierzchnia przenosząca obciążenia 'Izotropowa-MES'?

Izotropowa powierzchnia przenoszenia obciążenia

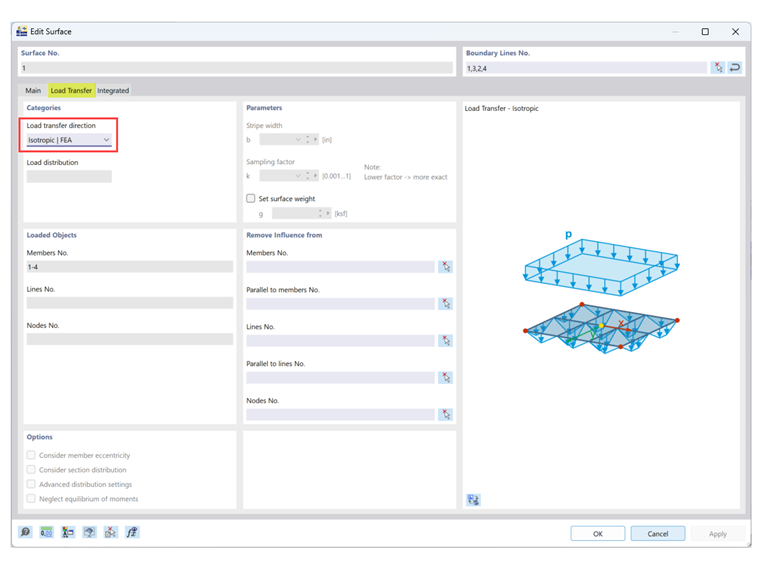

W przypadku powierzchni Izotropowego przenoszenia obciążenia (LT) program RFEM stosuje metodę elementów skończonych i tworzy podmodel. W podmodelu MES powierzchnię LT zastąpiono powierzchnią sztywną, gdzie wszystkie elementy konstrukcyjne zintegrowane z powierzchnią zostały zastąpione sztywnymi podporami. W przyszłej implementacji użytkownicy będą mieli możliwość dostosowywania warunków podparcia. Po przeprowadzeniu obliczeń reakcje podporowe w podmodelu MES są następnie przekształcane na obciążenia prętowe.

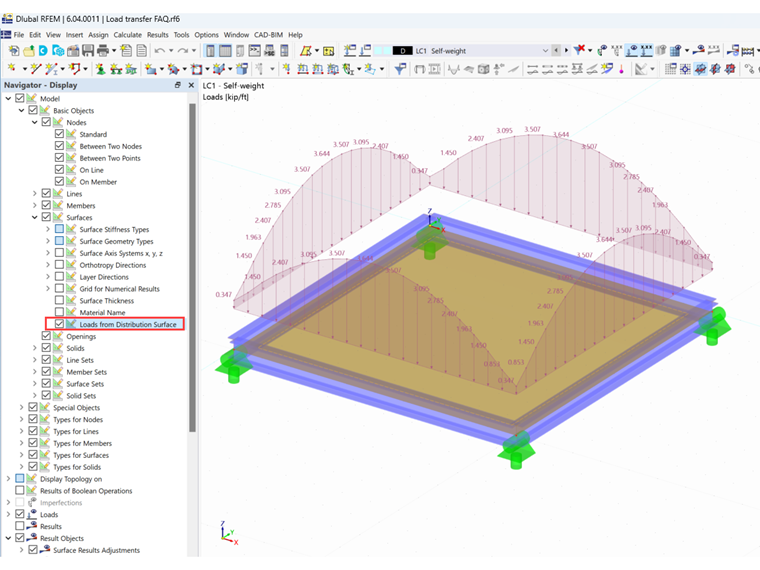

Aby po zakończeniu obliczeń obciążenie wyświetlić osobno jako obciążenia prętowe, należy aktywować w nawigatorze Wyświetlić opcję "Obciążenia z powierzchni rozkładu".

Wyświetl obciążenia osobno na prętach

Autor

Firma Cisca jest odpowiedzialna za wsparcie techniczne klienta i ciągły rozwój programu na rynek północnoamerykański.
