FAQ 005429 | Jak działa powierzchnia przenosząca obciążenia 'Izotropowa-MES'?

FAQ|005429

Pytanie:

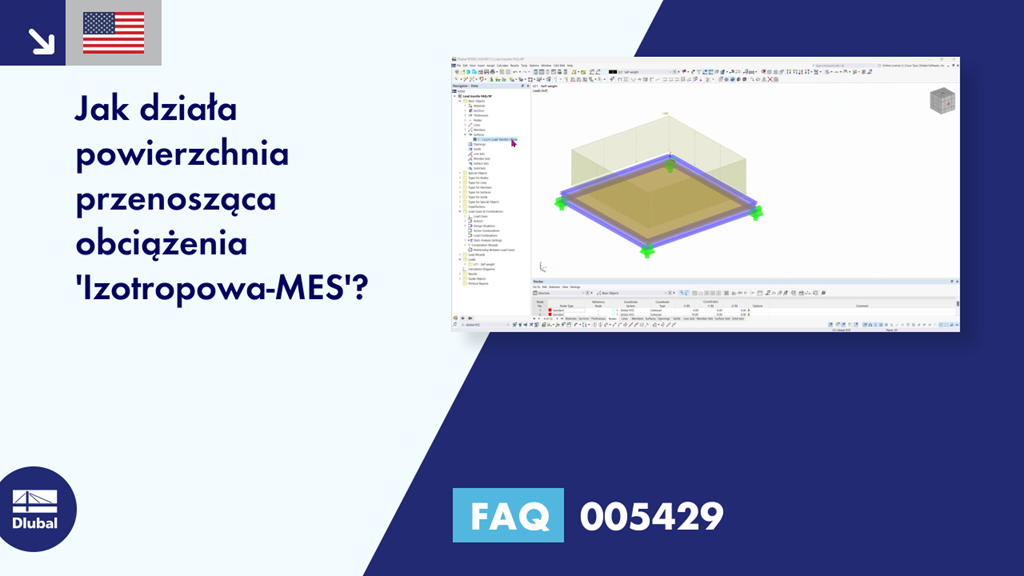

Jak działa powierzchnia do przenoszenia obciążeń „Izotropowa-MES”?

Odpowiedź:
► Obraz | Izotropowa powierzchnia przenoszenia obciążenia https://www.dlubal.com/pl/img/046677

Dla powierzchni Izotropowego przenoszenia obciążenia (LT) program RFEM wykorzystuje metodę elementów skończonych i tworzy podmodel. W podmodelu MES powierzchnia LT została zastąpiona powierzchnią sztywną, gdzie wszystkie elementy konstrukcyjne zintegrowane z powierzchnią zostały zastąpione sztywnymi podporami. W przyszłej implementacji użytkownicy będą mieli możliwość dostosowywania warunków podparcia. Po przeprowadzeniu obliczeń reakcje podporowe w podmodelu MES są następnie przekształcane na obciążenia prętowe.

Aby obciążenie wyświetlić osobno jako obciążenia prętowe '''po''' zakończeniu obliczeń, należy aktywować w nawigatorze Wyświetlić opcję "Obciążenia z powierzchni rozkładu".

► Obraz | Wyświetl obciążenia osobno na prętach https://www.dlubal.com/pl/img/046678

Czy mają Państwo jakieś pytania?
