Izotropní plocha pro přenos zatížení

Jak funguje plocha pro přenos zatížení "Izotropní MKP"?

Odpověď:

FAQ

FAQ 005429 | Jak funguje plocha pro přenos zatížení 'Izotropní MKP'?

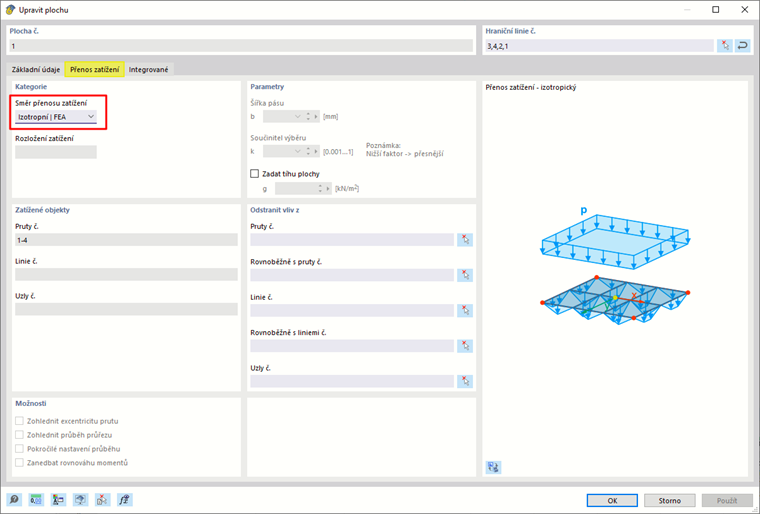

Izotropní plocha pro přenos zatížení

Pro izotropní plochu pro přenos zatížení (PPZ) používá RFEM metodu konečných prvků a vytváří submodel. V MKP submodelu je PPZ nahrazena tuhou plochou, kde jsou všechny konstrukční prvky integrované v ploše nahrazeny tuhými podporami. V budoucí verzi budou mít uživatelé možnost upravit i podporové podmínky. Podporové reakce v dílčím MKP modelu se po výpočtu převedou na zatížení na pruty.

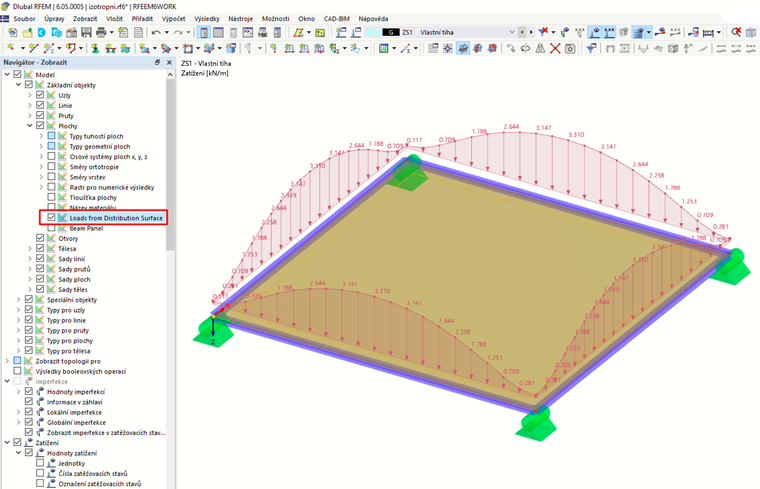

Chcete-li zobrazit zatížení odděleně jako zatížení na pruty po spuštění výpočtu, aktivujte v navigátoru Zobrazit možnost "Zatížení z roznášecí plochy".

Zobrazit zatížení odděleně na prutech
