In RFEM 5 und RSTAB 8 in RF-/FUND Pro können die Fundamentabmessungen für alle fünf Fundamenttypen in einer benutzerdefinierten Bibliothek mit Fundamentvorlagen gespeichert und in anderen Modellen wieder verwendet werden.

Für die Fundamentbemessung in RF-/FUND Pro ist es erforderlich, für die unterschiedlichen Bemessungssituationen (STR, GEO, UPL oder EQU) die zugehörigen Belastungen (Lastfälle, Lastkombinationen oder Ergebniskombinationen) zu definieren.

In RF-/FUND Pro wird nach dem Bemessen des Fundaments ein Bewehrungsplan ausgegeben, in welchem alle notwendigen Positionen des Bewehrungsstahls dokumentiert sind.

Fundamenty są przydzielane graficznie poprzez wybór podpór za pomocą funkcji [Wybierz] w graficznym interfejsie użytkownika programu RFEM/RSTAB oraz poprzez określenie przypadków obciążeń, które mają zostać obliczone. Wszystkie pozostałe szczegóły fundamentów można zdefiniować szybko i łatwo w przejrzyście ułożonych oknach wprowadzania.

Oprócz wszystkich sił podporowych z programu RFEM/RSTAB, można zdefiniować inne obciążenia, które zostaną uwzględnione podczas wymiarowania fundamentów. Dostępne są następujące obciążenia dodatkowe:

• Stałe obciążenie powierzchniowe przysypką gruntową
• Ujemne obciążenie powierzchniowe; na przykład z uwagi na ruch uliczny
• Poziom wody gruntowej z uwzględnieniem wyporu
• Obciążenia skupione w dowolnym położeniu na płycie fundamentowej
• Obciążenia liniowe z dowolnym rozkładem na płycie fundamentowej

Program tworzy propozycję zbrojenia dla górnego i dolnego zbrojenia płytowego. Program automatycznie wyszukuje najbardziej korzystną kombinację zbrojenia z matą i dodanymi prętami zbrojeniowymi. W razie potrzeby pręty zbrojeniowe są rozłożone na dwa obszary zbrojenia. Propozycję zbrojenia można modyfikować indywidualnie poprzez:

• Zastosowanie maty innego typu
• Indywidualna kontrola średnicy i rozstawu dodawanych prętów zbrojeniowych
• Dowolny wybór szerokości zbrojenia
• Indywidualne zmniejszanie zbrojenia

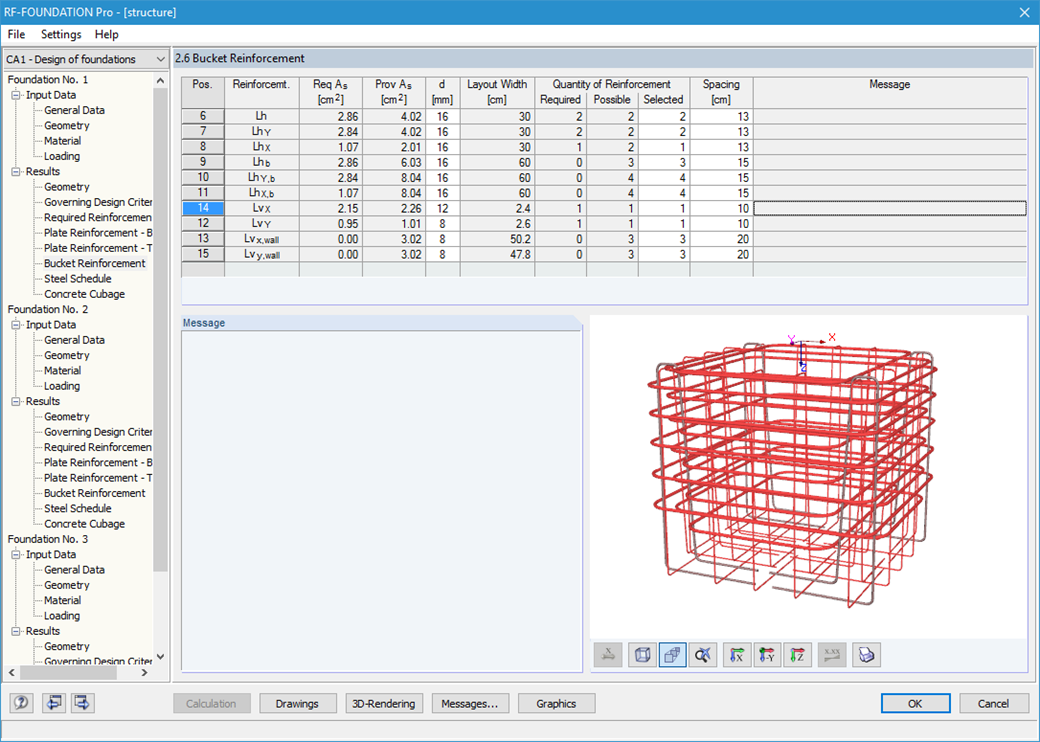

Fundament wraz ze zbrojeniem można wyświetlić w doskonałej jakości renderingu. Podczas renderowania, a także do siedmiu różnych zwymiarowanych rysunków zbrojenia gotowych do budowy, moduł oferuje propozycję rozwiązania dla projektowania kielichowego. W tym miejscu można również zmienić liczbę, położenie, średnicę i rozstaw użytych prętów zbrojeniowych. Można tu również określić kształt zastosowanych połączeń.

Wymiary płyty fundamentowej i kielicha można określić w module dodatkowym lub zdefiniować przez użytkownika. Przejrzyście rozmieszczone okna zawierają wyniki każdego przeprowadzonego obliczenia wraz ze wszystkimi wartościami pośrednimi. Są one opisane w skróconym raporcie, zawierającym weryfikowalną analizę statyczno-wytrzymałościową.

Możliwe jest przeprowadzenie następujących obliczeń:

• obliczenia równowagi statycznej
• Obliczenia w stanie granicznym odporu
• Obliczenia dla uszkodzenia gruntu (nacisk na grunt)
• Obliczanie silnych obciążeń mimośrodowych
• Obliczenia skręcania fundamentu i ograniczenia spoiny z przerwami
• Projektowanie przesuwu
• obliczenia osiadania
• Obliczanie zniszczenia przy zginaniu płyty i kielicha
• Obliczanie wytrzymałości na przebicie

Wymiary fundamentu i kielicha mogą być zdefiniowane przez użytkownika lub zdefiniowane przez moduł. Wyznaczone zbrojenie można edytować ręcznie. W takim przypadku obliczenia są aktualizowane automatycznie.
