RF-STEEL SIA (en) | Wyniki

Aby umożliwić analizę wyników, dostępne są przejrzyście ułożone tabele wyników. Pierwsza tabela przedstawia maksymalne stopnie wykorzystania wraz z odpowiednim wykorzystaniem dla każdego obliczanego przypadku, grupy i kombinacji obciążeń.

Kolejne tabele pokazują wszystkie szczegółowe wyniki posegregowane według określonych kryteriów w rozwijanych elementach menu. Wszystkie wyniki pośrednie wzdłuż prętów można wyświetlić w dowolnym miejscu. W ten sposób można łatwo prześledzić, jak w module zostały przeprowadzone poszczególne obliczenia.

Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych. Graficzne przedstawienie wyników głównych kryteriów obliczeniowych w programie RFEM/RSTAB umożliwia szybki przegląd stopni wykorzystania poszczególnych elementów konstrukcyjnych.

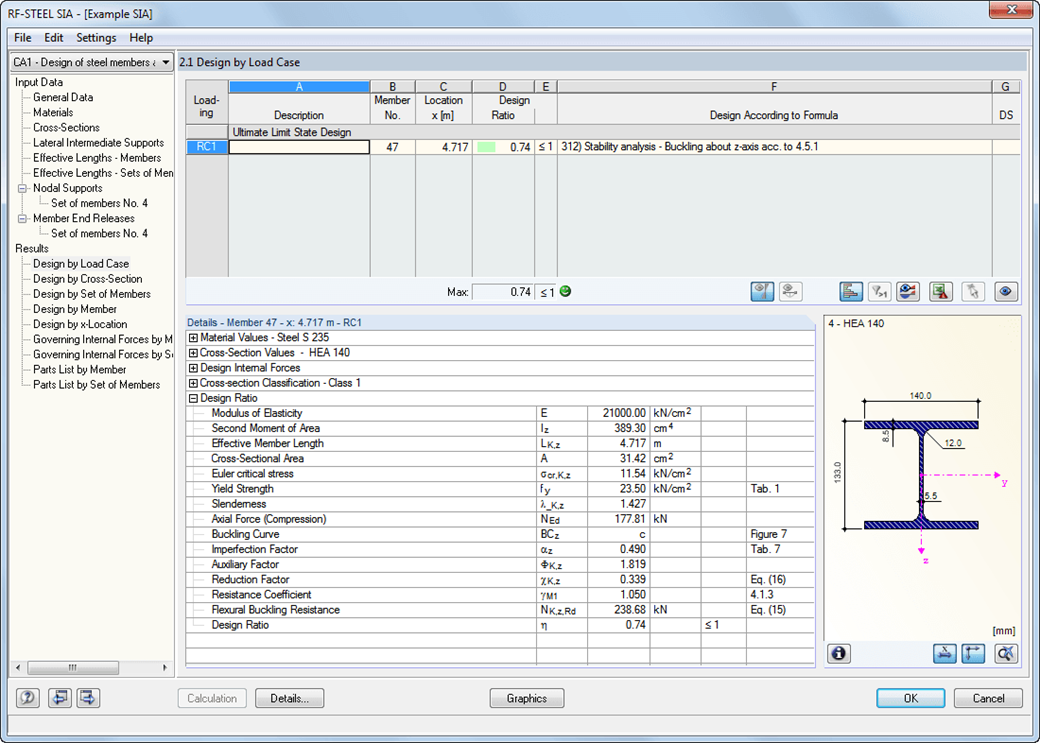

Nachweise lastfallweise

Czy mają Państwo jakieś pytania?
