Graficzne przedstawienie wyników obliczeń z RF-/TIMBER SANS w RFEM | obliczenia

Podczas określania wytrzymałości przekroju, program RF-/TIMBER CSA analizuje rozciąganie i ściskanie wzdłuż włókien, zginanie, zginanie i rozciąganie/ściskanie, jak również ścinanie.

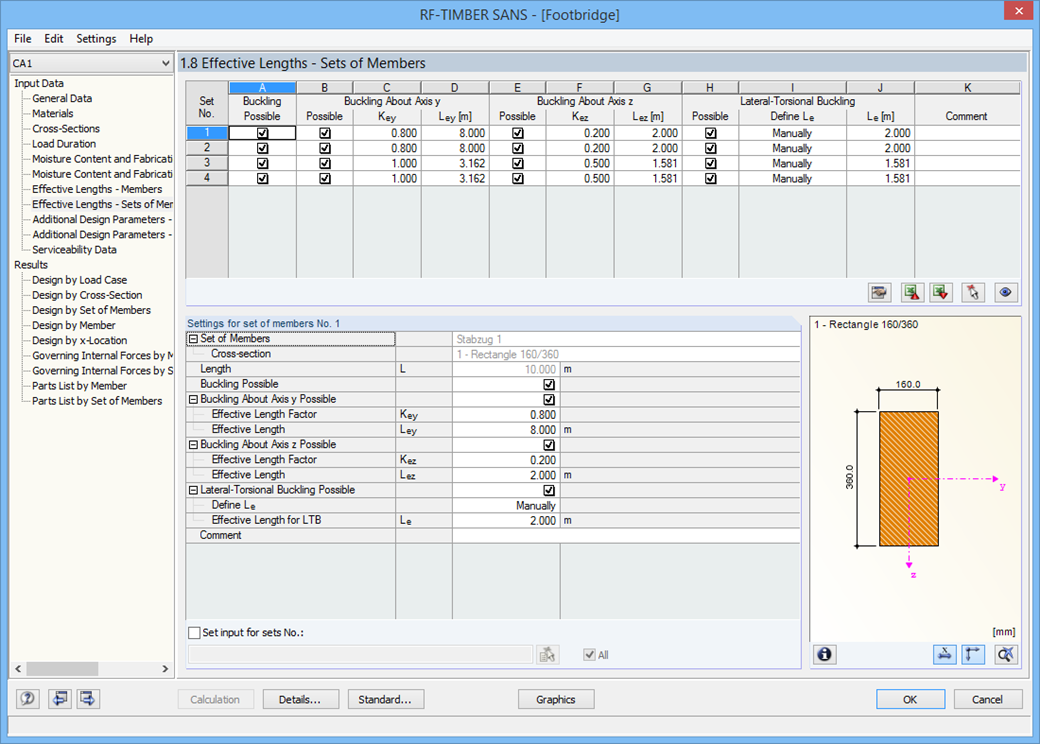

Elementy konstrukcyjne z możliwością wyboczenia i zwichrzenia są analizowane według metody pręta zastępczego, wówczas program rozpatruje ściskanie osiowe, zginanie wraz z lub bez siły ściskającej, jak również zginanie i rozciąganie. Ugięcie określane jest dla wewnętrznych przęseł i wsporników, a następnie porównywane z maksymalnymi dopuszczalnymi wartościami.

Oddzielne przypadki obliczeniowe umożliwiają elastyczną analizę wybranych prętów, zbiorów prętów i oddziaływań, a także dla poszczególnych analiz stateczności. Analiza stateczności, czas trwania obciążenia w warunkach pożaru, smukłość prętów i ugięcie graniczne mogą być dostosowywane zgodnie z potrzebami.
