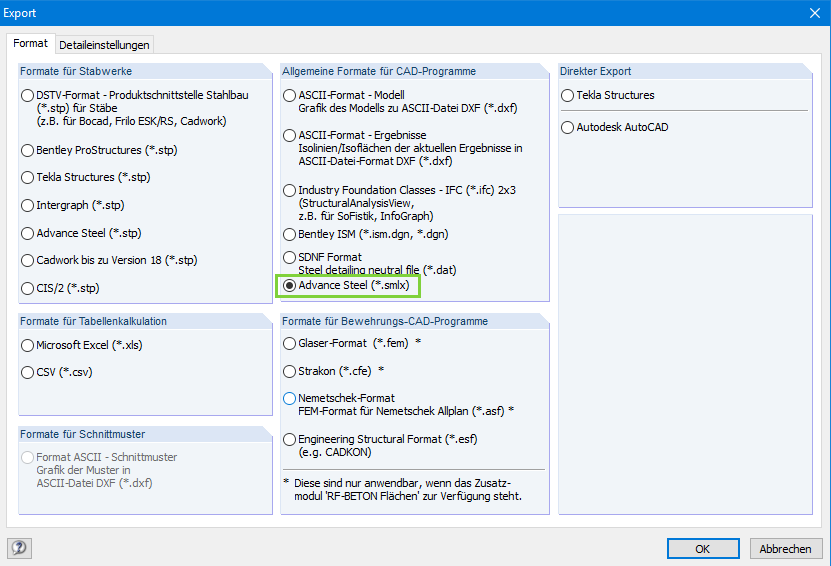

Podczas wymiany danych z Advance Steel przy użyciu plików *.smlx, interfejs jest wykrywany automatycznie. Oznacza to, że pliki *.smlx mogą być tworzone nawet wtedy, gdy nie jest zainstalowana żadna wersja Advance Steel.
Wymiana danych z Advance Steel poprzez pliki *.smlx
