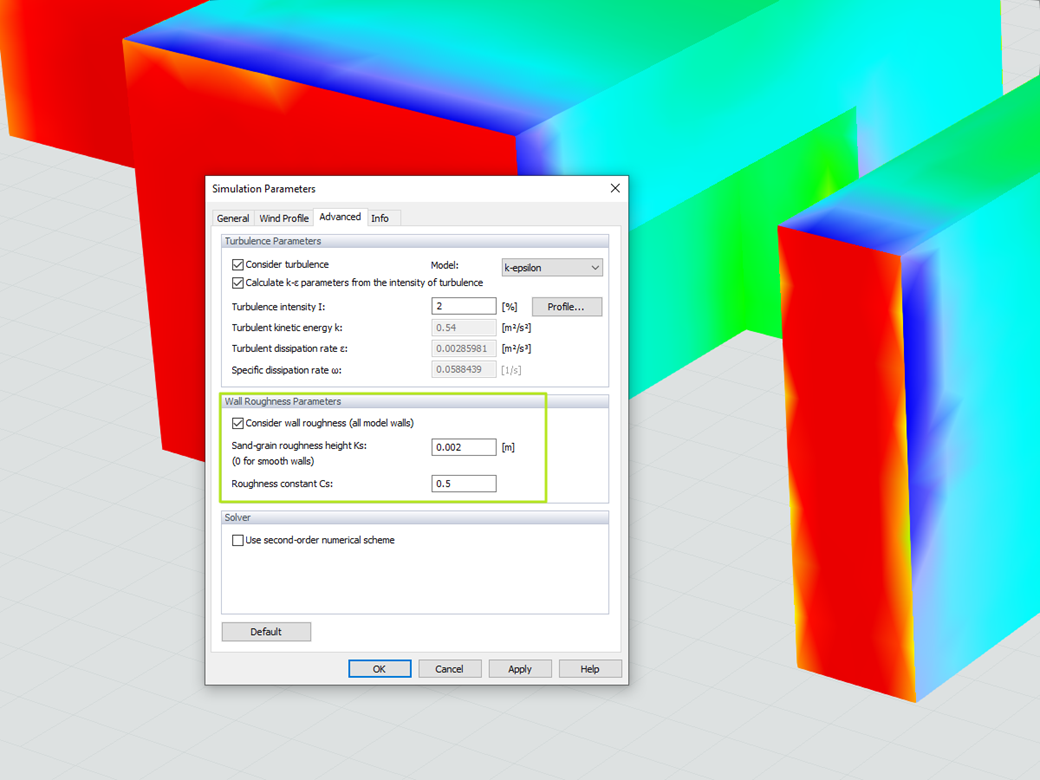

Program RWIND Simulation umożliwia uwzględnienie chropowatości powierzchni modelu poprzez zastosowanie zmodyfikowanego warunku brzegowego ściany. Model numeryczny opiera się na założeniu, że ziarna o określonej średnicy są rozmieszczone równomiernie na powierzchni modelu, podobnie jak w przypadku papieru ściernego. Średnicę ziaren opisuje parametr Ks, a rozkład parametr Cs. Biorąc pod uwagę chropowatość ścian, symulacja numeryczna przepływu wiatru może lepiej odwzorować rzeczywistość.
Uwzględnienie chropowatych powierzchni modelu w RWIND Simulation
