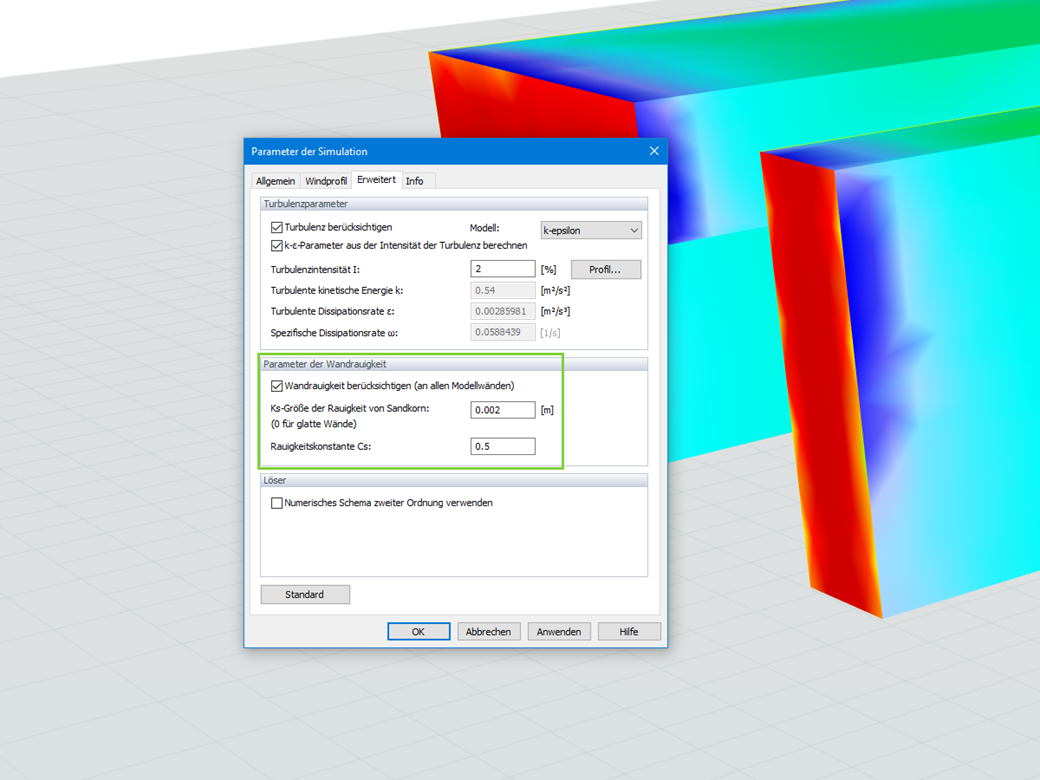

Das Programm RWIND Simulation erlaubt durch den Ansatz einer modifizierten Wandrandbedingung die Berücksichtigung einer Oberflächenrauigkeit der Modelloberfläche. Das numerische Modell dahinter basiert auf der Annahme, dass auf der Modelloberfläche, ähnlich eines Schleifpapiers, homogen aneinandergereihte Körner mit einem bestimmten Durchmesser sitzen. Der Korndurchmesser wird hierbei mit dem Parameter Ks und die Verteilung mit dem Parameter Cs beschrieben. Mit Berücksichtigung der Wandrauigkeit kann die numerische Strömungssimulation die Realität näher erfassen.
