- Zaimplementowano spektra odpowiedzi z następujących norm:
-
EN 1998-1:2010 + A1:2013 (Unia Europejska) -
DIN 4149:2005-04 (Niemcy) -
SIA 261:2020-08 (Szwajcaria) -
SIA 261:2014-07 (Szwajcaria)
-
ASCE/SEI 7-22 (USA) -
ASCE 7 | 2016 - IBC | 2018 (USA)
-
ASCE 7 | 2010 - IBC | 2012/15 (USA)
-
ASCE 7 | 2005 - IBC | 2009 (USA)
-
IBC 2000 (USA)
-
CFE Sismo:2015-07 (Meksyk) -
CIRSOC 103:2013-07 (Argentyna) -
GB 50011-2010-12 (Chiny) -
IS 1893:2016-12 (Indie) -
NBC 2020 (Kanada) -
NCSE 02:2009 (Hiszpania) -
NPR 9998:2020-12 (Holandia) -
NTC 2018-01 (Włochy) -
P 100-1:2013-08 (Rumunia) -
SANS 10160-4:2017 (Republika Południowej Afryki) -
SBC 103:2018 (Arabia Saudyjska) -
TBEC:2018 (Turcja)
-
- Dostępne są następujące załączniki krajowe do EN 1998-1:
-
DIN EN 1998-1/NA:2023-11 (Niemcy)
-
ÖNORM EN 1998-1/NA:2017-07 (Austria) -
SN 1998-1/NA:2019-12 (Szwajcaria)
-
1998-1/NA:2013-05 (Unia Europejska)
-
BAS EN 1998-1/NA: 2018 (Bośnia i Hercegowina) -
BDS 1998-1/NA:2012-03 (Bułgaria) -
BS EN 1998-1/NA:2008-08 (Wielka Brytania) -
CSN EN 1998-1/NA:2016-09 (Republika Czeska) -
CYS EN 1998-1/NA:2009-03 (Cypr) -
ELOT EN 1998-1/NA:2015-04 (Grecja) -
HRN EN 1998-1/NA:2011-06 (Chorwacja) -
LST EN 1998-1/NA:2010-12 (Litwa) -
ILNAS EN 1998-1/NA:2011-09 (Luksemburg) -
LVS EN 1998-1/NA:2015-01 (Łotwa) -
MS EN 1998-1/NA:2017-01 (Malezja) -
MSZ EN 1998-1/NA:2013-07 (Węgry) -
NBN EN 1998-1/NA:2011-10 (Belgia) -
NF EN 1998-1/NA:2013-12 (Francja) -
NP EN 1998-1/NA:2010-03 (Portugalia) -
NS EN 1998-1/NA:2021-06 (Norwegia) -
SIST EN 1998-1/NA:2009-01 (Słowenia) -
SR EN 1998-1/NA:2008-11 (Rumunia)
-
SRPS EN 1998-1/NA:2018-12 (Serbia) -
SS EN 1998-1/NA:2013-02 (Singapur) -
STN EN 1998-1/NA:2009-04 (Słowacja) -
UNE EN 1998-1/NA:2020-01 (Hiszpania)
-
UNI EN 1998-1/NA:2013-03 (Włochy)
-
- Spektrum odpowiedzi zdefiniowane przez użytkownika lub wygenerowane z akcelerogramów
- Możliwość zadania kierunkowego spektrum odpowiedzi
- Ręczne lub automatyczne wybieranie postaci drgań własnych do analizy spektrum odpowiedzi (można zastosować regułę 5% z EC 8)
- Kombinacje wyników z zastosowaniem superpozycji modalnej (reguła SRSS lub CQC) i superpozycji kierunkowej (reguła SRSS lub 100%/30%)
- Wpływ przypadkowych oddziaływań skręcających może być uwzględniany automatycznie
- Wyniki z określonym zwrotem mogą być wyświetlane w oparciu kształt dominującej postaci drgań własnych

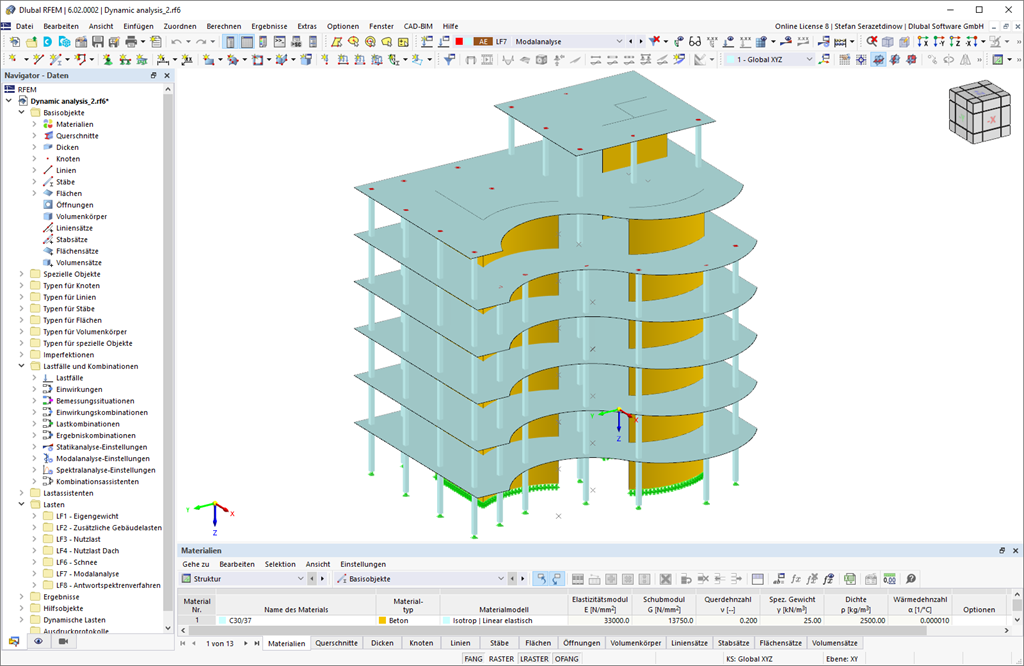

Analiza spektrum odpowiedzi | Funkcje
Czy mają Państwo jakieś pytania?
Długość: 00:01:27 min
Długość: 00:49:15 min
Długość: 00:00:30 min
Ogólne informacje
Długość: 00:02:00 min
Długość: 01:12:05 min
Funkcja produktu
Długość: 00:00:00 min
Długość: 01:01:43 min
Funkcja produktu
Długość: 00:00:00 min
Aby ocenić, czy w analizie dynamicznej konieczne jest również uwzględnienie analizy drugiego rzędu, w normie EN 1998‑1, sekcje 2.2.2 i 4.4.2.2 podano współczynnik wrażliwości międzypiętrowych ślizgów θ. Można ją obliczyć i przeanalizować w programach RFEM 6 i RSTAB 9.
Współczynnik θ jest obliczany w następujący sposób: }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$
Współczynnik θ jest obliczany w następujący sposób: }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$
Zarówno analiza drgań własnych, jak i analiza spektrum odpowiedzi przeprowadzane są na modelach liniowych Jeżeli w modelu występują nieliniowości, podlega on linearyzacji, dzięki czemu elementy nieliniowe nie są brane pod uwagę w dalszej analizie. Mogą to być na przykład pręty rozciągane, podpory nieliniowe lub przeguby nieliniowe. Celem artykułu jest pokazanie, w jaki sposób można je traktować w analizie dynamicznej.
Norma ASCE 7-22 [1], rozdz. 12.9.1.6 określa, kiedy efekty P-delta powinny być uwzględniane podczas przeprowadzania analizy modalnego spektrum odpowiedzi dla obliczeń sejsmicznych. W NBC 2020 [2], Wys. 4.1.8.3.8.c jedynie w niewielkim stopniu wymaga uwzględnienia przechyłów spowodowanych interakcją obciążeń grawitacyjnych z konstrukcją odkształconą. Z tego względu podczas przeprowadzania analizy sejsmicznej mogą wystąpić sytuacje, w których efekty drugiego rzędu, znane również jako P-delta, muszą zostać uwzględnione.
W artykule przedstawiono podstawowe pojęcia z zakresu dynamiki konstrukcji i ich roli w projektowaniu konstrukcji sejsmicznych. Duży nacisk kładzie się na wyjaśnienie aspektów technicznych w zrozumiały sposób, aby czytelnicy bez głębokiej wiedzy technicznej mogli uzyskać wgląd w temat.
Oprogramowanie do analizy statyczno-wytrzymałościowej firmy Dlubal wykonuje wiele pracy za Ciebie. Program sugeruje zgodnie z regułami parametry wejściowe, istotne dla wybranych norm. Ponadto można ręcznie wprowadzić spektra odpowiedzi.
Przypadki obciążeń typu Analiza spektrum odpowiedzi określają kierunek, w którym działają spektra odpowiedzi oraz które wartości własne konstrukcji są istotne dla analizy. W ustawieniach analizy spektralnej można zdefiniować szczegóły dotyczące reguł kombinacji, tłumienia (jeśli ma zastosowanie) i przyspieszenia okresu zerowego (ZPA).
Czy wiecie, że...? Równoważne obciążenia statyczne generowane są oddzielnie dla każdej miarodajnej postaci drgań własnych oraz kierunku wzbudzenia. Obciążenia te są zapisywane w przypadku obciążenia typu Analiza spektrum odpowiedzi, a program RFEM/RSTAB przeprowadza liniową analizę statyczną.
Przypadki obciążeń typu Analiza spektrum odpowiedzi zawierają wygenerowane obciążenia równoważne. Po pierwsze, udziały modalne muszą zostać nałożone na siebie z regułą SRSS lub CQC. W takim przypadku można wykorzystać wyniki podpisane na podstawie dominującego kształtu drgań.
Następnie składowe kierunkowe oddziaływań sejsmicznych są łączone z regułą SRSS lub regułą 100%/30%.
Za pomocą opcji "Preferowana niezależna siatka" w ustawieniach siatki ES można utworzyć siatkę ES dla zintegrowanych obiektów, która będzie od siebie niezależna. Pozwala to na generowanie znacznie bardziej szczegółowej i precyzyjnej siatki ES dla poszczególnych obiektów, które są ze sobą zintegrowane.
Jak utworzyć spektrum odpowiedzi zgodnie z ASCE 7-22?
Czy można odnieść się do poprzecznego rozkładu obciążenia w przypadku izotropowego modelu materiałowego? | Mur | Plastisch Einfluss zu nehmen?
Jaki wpływ na ustawienia siatki ma opcja preferowana Niezależna siatka ES?
Jak zdefiniować przegub plastyczny w RFEM 6?
Jak ustawić jednoosiowe przenoszenie obciążenia na płytę?
Dlaczego nie wszystkie powierzchnie są przenoszone podczas importu powierzchni z Rhino do programu RFEM 6?
