- Antwortspektren folgender Normen sind implementiert:
-
EN 1998-1:2010 + A1:2013 (Europäische Union) -
DIN 4149:2005-04 (Deutschland) -
SIA 261:2020-08 (Schweiz) -
SIA 261:2014-07 (Schweiz)
-
ASCE/SEI 7-22 (USA) -
ASCE 7 | 2016 - IBC | 2018 (USA)
-
ASCE 7 | 2010 - IBC | 2012/15 (USA)
-
ASCE 7 | 2005 - IBC | 2009 (USA)
-
IBC 2000 (USA)
-
CFE Sismo:2015-07 (Mexiko) -
CIRSOC 103:2013-07 (Argentinien) -
GB 50011-2010-12 (China) -
IS 1893:2016-12 (Indien) -
NBC 2020 (Kanada) -
NCSE 02:2009 (Spanien) -
NPR 9998:2020-12 (Niederlande) -
NTC 2018-01 (Italien) -
P 100-1:2013-08 (Rumänien) -
SANS 10160-4:2017 (Südafrika) -
SBC 103:2018 (Saudi-Arabien) -
TBEC:2018 (Türkei)
-
- Es stehen folgende Nationale Anhänge nach EN 1998-1 zur Verfügung:
-
DIN EN 1998-1/NA:2023-11 (Deutschland)
-
ÖNORM EN 1998-1/NA:2017-07 (Österreich) -
SN 1998-1/NA:2019-12 (Schweiz)
-
1998-1/NA:2013-05 (Europäische Union)
-
BAS EN 1998-1/NA:2018 (Bosnien und Herzegowina) -
BDS 1998-1/NA:2012-03 (Bulgarien) -
BS EN 1998-1/NA:2008-08 (Vereinigtes Königreich) -
CSN EN 1998-1/NA:2016-09 (Tschechische Republik) -
CYS EN 1998-1/NA:2009-03 (Zypern) -
ELOT EN 1998-1/NA:2015-04 (Griechenland) -
HRN EN 1998-1/NA:2011-06 (Kroatien) -
LST EN 1998-1/NA:2010-12 (Litauen) -
ILNAS EN 1998-1/NA:2011-09 (Luxemburg) -
LVS EN 1998-1/NA:2015-01 (Lettland) -
MS EN 1998-1/NA:2017-01 (Malaysia) -
MSZ EN 1998-1/NA:2013-07 (Ungarn) -
NBN EN 1998-1/NA:2011-10 (Belgien) -
NF EN 1998-1/NA:2013-12 (Frankreich) -
NP EN 1998-1/NA:2010-03 (Portugal) -
NS EN 1998-1/NA:2021-06 (Norwegen) -
SIST EN 1998-1/NA:2009-01 (Slowenien) -
SR EN 1998-1/NA:2008-11 (Rumänien)
-
SRPS EN 1998-1/NA:2018-12 (Serbien) -
SS EN 1998-1/NA:2013-02 (Singapur) -
STN EN 1998-1/NA:2009-04 (Slowakei) -
UNE EN 1998-1/NA:2020-01 (Spanien)
-
UNI EN 1998-1/NA:2013-03 (Italien)
-
- Benutzerdefinierte oder aus Akzelerogrammen generierte Antwortspektren
- Ansatz von richtungsbezogenen Antwortspektren
- Relevante Eigenformen für das Antwortspektrum können manuell oder automatisch ausgewählt werden (5%-Regel aus dem EC 8 kann angewendet werden)
- Ergebniskombinationen durch modale Überlagerung (SRSS- oder CQC-Regel) und Richtungsüberlagerung (SRSS- oder 100% / 30% - Regel)
- Zufällige Torsionswirkungen können automatisch berücksichtigt werden
- Vorzeichenbehaftete Ergebnisse auf Basis der dominanten Eigenform lassen sich ausgeben
Antwortspektrenverfahren | Leistungsmerkmale
Haben Sie irgendwelche Fragen?
Länge: 00:01:30 min
Veranstaltung
Länge: 00:51:59 min
Veranstaltung
Länge: 00:49:15 min
Länge: 00:00:37 min
Veranstaltung
Länge: 01:01:14 min
Länge: 00:00:00 min
Länge: 00:02:00 min
Länge: 00:36:28 min
Produkt-Feature
Länge: 00:00:45 min
Für die Beurteilung, ob bei einer dynamischen Berechnung auch die Theorie II. Ordnung berücksichtigt werden muss, stellt die EN 1998-1 Abschnitt 2.2.2 und 4.4.2.2 den Empfindlichkeitsbeiwert der gegenseitigen Stockwerksverschiebung θ zur Verfügung. Dieser kann mit RFEM 6 und RSTAB 9 berechnet und untersucht werden.
Der Beiwert θ lautet:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Sowohl die Ermittlung von Eigenschwingungen als auch das Antwortspektrenverfahren werden stets an einem linearen System durchgeführt. Sind Nichtlinearitäten im System vorhanden, werden diese linearisiert und somit nicht berücksichtigt. Dies können z.B. Zugstäbe, nichtlineare Auflager oder nichtlineare Gelenke sein. In diesem Beitrag soll gezeigt werden, wie diese in einer dynamischen Analyse behandelt werden können.
In diesem Artikel erfahren Sie, wie Sie in RFEM 6 bzw. RSTAB 9 Seiltragwerke modellieren und bemessen können.
In diesem Artikel wird der Einfluss der Biegesteifigkeit von Seilen auf deren Schnittgrößen dargestellt und erläutert. Außerdem werden Hinweise gegeben, wie sich dieser Einfluss reduzieren lässt.

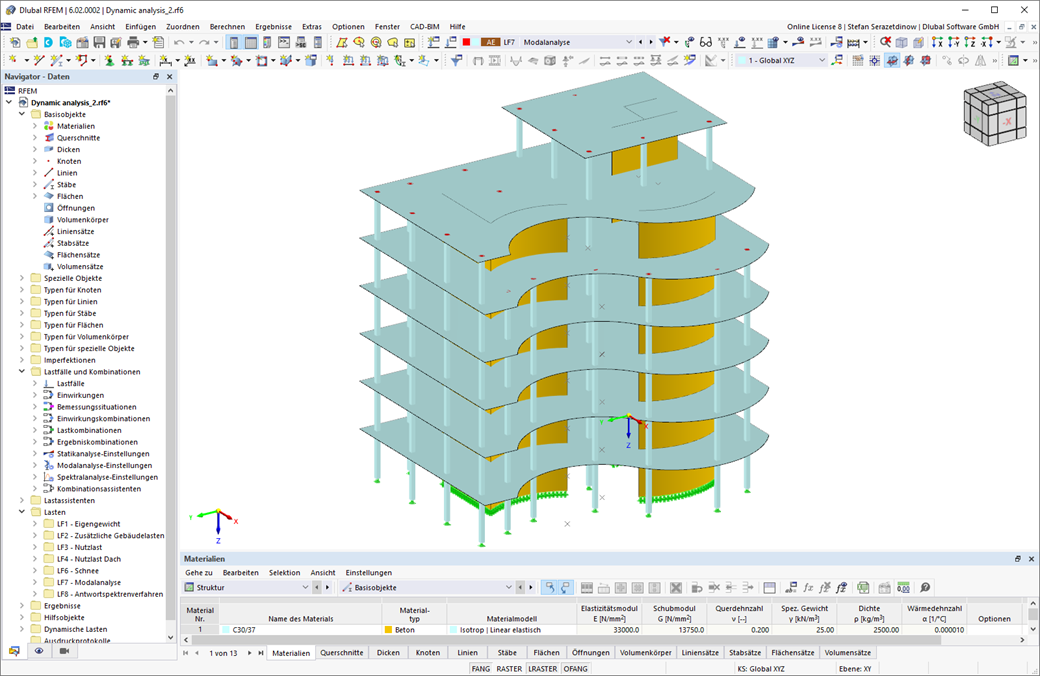

Dlubal-Statiksoftware nimmt Ihnen viel Arbeit ab. Eingabekennwerte, die für die gewählten Normen relevant sind, werden vom Programm regelkonform vorgeschlagen. Zudem haben Sie die Möglichkeit, Antwortspektren auch manuell einzugeben.
Lastfälle vom Typ Antwortspektrenverfahren definieren, in welche Richtung Antwortspektren wirken und welche Eigenwerte der Struktur relevant für die Analyse sind. In den Spektralanalyse-Einstellungen legen Sie Details für die Kombinationsregeln, ggf. Dämpfung sowie Zero-Period-Acceleration (ZPA) fest.
Wussten Sie schon? Äquivalente statische Lasten werden getrennt für jeden relevanten Eigenwert und getrennt für jede Anregungsrichtung generiert. Diese Lasten werden im Lastfall vom Typ Antwortspektrenverfahren gespeichert und RFEM/RSTAB führt eine lineare statische Analyse durch.
Die Lastfälle vom Typ Antwortspektrenverfahren enthalten die generierten Ersatzlasten. Dabei muss zuerst eine Überlagerung der Modalbeiträge (SRSS- oder CQC-Regel) erfolgen. Vorzeichenbehaftete Ergebnisse auf Basis der dominanten Eigenform werden Ihnen dabei ermöglicht.
Anschließend werden die Beanspruchungsgrößen infolge der Komponenten der Erdbebeneinwirkung superpositioniert (SRSS- oder 100% / 30% - Regel).
Mit der Option "Unabhängiges Netz bevorzugt" in den FE-Netzeinstellungen können Sie für integrierte Objekte ein voneinander unabhängiges FE-Netz erzeugen. Dies ermöglicht es Ihnen, ein wesentlich übersichtlicheres und spezifischeres FE-Netz für einzelne Objekte, welche ineinander integriert sind, zu generieren.
