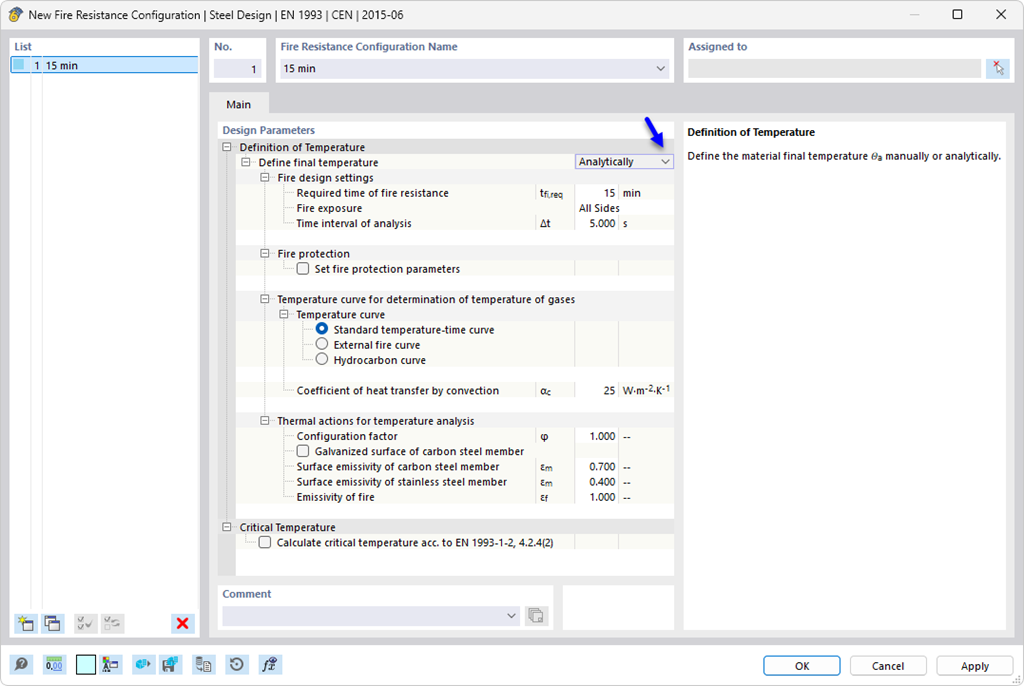

Należy przeprowadzić obliczenia odporności ogniowej ze zredukowaną nośnością na podstawie temperatury elementu, wyznaczonej automatycznie w czasie projektowania. Można to określić automatycznie na podstawie różnych krzywych temperatury w programie (standardowa krzywa temperatura-czas, krzywa pożaru zewnętrznego, krzywa węglowodorów). W przypadku innych typów określania temperatury można również ręcznie określić temperaturę, która zostanie zastosowana w obliczeniach. Można to na przykład określić zgodnie z parametryczną krzywą temperatura-czas z normy DIN EN 1991-1-2 lub z protokołu ochrony przeciwpożarowej.
Projektowanie konstrukcji stalowych | Ręczne określanie temperatury krytycznej elementu lub automatyczne określanie temperatury elementu ze względu na żądany czas użytkowania
Czy mają Państwo jakieś pytania?
Długość: 00:00:00 min
Długość: 00:01:30 min
Długość: 00:01:02 min
Długość: 01:13:37 min
Długość: 00:00:00 min
Wydarzenie
Długość: 01:27:55 min
Długość: 00:01:39 min
Długość: 01:02:00 min
Ze względu na użyteczność konstrukcji odkształcenia nie mogą przekraczać określonych wartości granicznych. Przykład pokazuje, w jaki sposób można zweryfikować ugięcie prętów za pomocą modułów dodatkowych.
Rozszerzenie Steel Design umożliwia wymiarowanie elementów stalowych na wypadek pożaru przy użyciu prostych metod z Eurokodu 3. Temperatura elementu w chwili wykrycia może być określana automatycznie na podstawie krzywych temperatura-czas określonych w normie. Oprócz uwzględnienia okładzin przeciwpożarowych można również wziąć pod uwagę korzystne właściwości cynkowania ogniowego.
W rozszerzeniu Projektowanie konstrukcji stalowych dla programu RFEM 6 dostępne są trzy typy ram sprężystych (zwykłe, pośrednie i specjalne). Wyniki obliczeń sejsmicznych zgodnie z AISC 341-22 są podzielone na dwie sekcje: wymagania dotyczące prętów i połączeń.
Rozszerzenie Projektowanie konstrukcji stalowych w RFEM 6 oferuje teraz możliwość przeprowadzania obliczeń sejsmicznych zgodnie z AISC 341-16 i AISC 341-22. Obecnie dostępnych jest pięć typów systemów sejsmicznych (SFRS).
W rozszerzeniu Projektowanie konstrukcji stalowych, można zastosować wartość dla przekrojów formowanych na zimno zgodnie z EN 1993-1-3, która przeprowadza analizę stateczności i wymiarowanie przekrojów zgodnie z punktami 6.1.2 - 6.1.5 i 6.1.8 - 6.1.10.
Przejdź do filmu
Podczas wymiarowania zgodnie z EN 1993-1-3, możliwe jest przedstawienie graficzne postaci własnej wyboczenia dystorsyjnego przekroju oraz dla przekrojów RSECTION.
Kształt postaci własnej można również wyprowadzić w RSECTION 1 dla przekrojów z biblioteki.
- Obliczanie ugięć i porównanie z normatywnymi lub ręcznie dostosowanymi wartościami granicznymi
- Uwzględnienie wygięcia wstępnego w analizie ugięcia
- W zależności od typu sytuacji obliczeniowej możliwe są różne wartości graniczne
- Ręczne dostosowywanie długości odniesienia i segmentacji według kierunku
- Obliczanie ugięć w odniesieniu do konstrukcji początkowej lub do konstrukcji odkształconej
- Dalsze szczegółowe obliczenia w zależności od wybranej normy obliczeniowej (np. ograniczenie oddychania środnika zgodnie z EN 1993-2)
- Graficzne wyświetlanie wyników zintegrowane z RFEM/RSTAB; na przykład stopień wykorzystania wartości granicznej, odkształcenie lub ugięcie
- Pełna integracja wyników z protokołem wydruku programu RFEM/RSTAB
W programie RFEM/RSTAB istnieje możliwość wygenerowania, a następnie obliczenia kombinacji obciążeń lub wyników wymaganych dla stanu granicznego użytkowalności. Sytuacje obliczeniowe można wybrać do analizy ugięć w rozszerzeniu Projektowanie konstrukcji stalowych. Obliczone wartości odkształceń są odpowiednio określane w każdym miejscu pręta, w zależności od określonego wygięcia wstępnego i układu odniesienia. Na koniec można porównać te wartości odkształceń z wartościami granicznymi.
Czy wiecie, że...? Wartość graniczną deformacji można określić indywidualnie dla każdego elementu konstrukcyjnego w Konfiguracja stanu granicznego użytkowalności. Jako dopuszczalną wartość graniczną należy zdefiniować maksymalne odkształcenie w zależności od długości odniesienia. Poprzez zdefiniowanie podpór obliczeniowych można podzielić komponenty na segmenty w celu automatycznego określenia odpowiedniej długości odniesienia dla każdego kierunku obliczeń.
W zależności od położenia przydzielonych podpór obliczeniowych, rozróżnienie między belkami i wspornikami jest dokonywane automatycznie, dzięki czemu można odpowiednio określić wartość graniczną.
