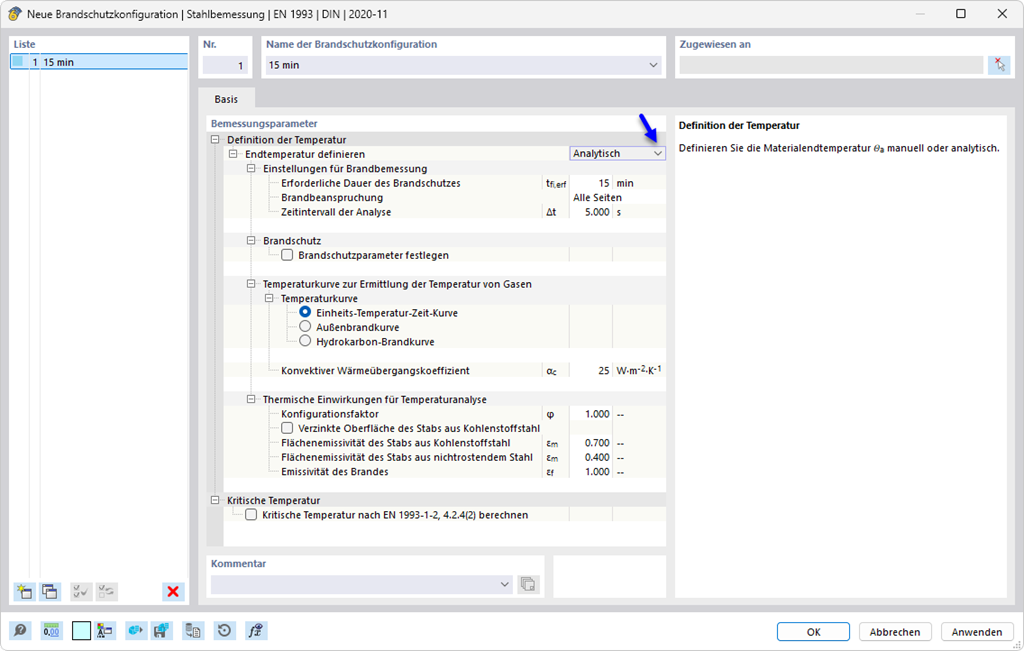

Führen Sie den Brandschutznachweis mit einer abgeminderten Tragfähigkeit entsprechend der automatisch ermittelten Bauteiltemperatur direkt zum Nachweiszeitpunkt. Ermitteln können Sie diese automatisch nach verschiedenen Temperaturkurven im Programm (Einheits-Temperaturzeitkurve, Außenbrandkurve, Hydrokarbonkurve). Für andere Arten der Temperaturermittlung ist ebenso möglich, dass Sie eine manuelle Vorgabe der zum Nachweis anzusetzenden Temperatur durchführen. Diese können Sie zum Beispiel nach der parametrischen Temperatur-Zeit-Kurve aus DIN EN 1991-1-2 ermitteln oder einem Brandschutzgutachten entnehmen.
Stahlbemessung | Manuelle Vorgabe der kritischen Bauteiltemperatur oder programmseitige Ermittlung der Bauteiltemperatur für gewünschte Zeitdauer
Haben Sie irgendwelche Fragen?
Länge: 01:08:42 min
Länge: 00:01:24 min
Länge: 00:00:00 min
Länge: 00:52:02 min
Veranstaltung
Länge: 00:00:00 min
Veranstaltung
Länge: 01:13:13 min
Länge: 01:02:00 min
Für die Gebrauchstauglichkeit eines Tragwerks dürfen die Verformungen bestimmte Grenzwerte nicht überschreiten. In einem Beispiel wird gezeigt, wie die Durchbiegung von Stäben mit den Bemessungs-Add-Ons nachgewiesen werden kann.
Mit dem Add-On Stahlbemessung bemessen Sie Stahlbauteile für den Brandfall nach den einfachen Bemessungsverfahren aus Eurocode 3. Die Bauteiltemperatur zum Nachweiszeitpunkt kann dabei automatisch nach den in der Norm angegeben Temperaturzeitkurven ermittelt werden. Neben der Berücksichtigung von Brandschutzverkleidungen ist es für Sie auch möglich, die vorteilhaften Eigenschaften der Feuerverzinkung zu berücksichtigen.
Im Add-On Stahlbemessung von RFEM 6 stehen drei Arten von biegesteifen Rahmen (OMF, IMF, SMF) zur Verfügung. Das Ergebnis der Erdbebenbemessung ist nach AISC 341-22 in zwei Abschnitte gegliedert: Stabanforderungen und Anschlussanforderungen.
Das Add-On Stahlbemessung bietet in RFEM 6 jetzt die Möglichkeit, Erdbebennachweise nach AISC 341-16 und AISC 341-22 zu führen. Fünf SFRS-Typen (Seismic Force-Resisting Systeme) stehen derzeit zur Verfügung.
Im Add-On Stahlbemessung können Sie für kaltgeformte Querschnitte nach EN 1993-1-3 die Stabilitäts- sowie Querschnittsnachweise nach den Abschnitten 6.1.2 - 6.1.5 und 6.1.8 - 6.1.10 führen.
Zum Erklärvideo
Bei der Bemessung nach EN 1993-1-1 kann in RFEM 6 und RSTAB 9 die Eigenform für die Forminstabilität des Querschnitts grafisch ausgegeben werden, auch für RSECTION-Querschnitte.
Die Eigenform lässt sich auch in RSECTION 1 für Bibliotheks-Querschnitte ausgeben.
- Berechnung von Durchbiegungen und Vergleich mit normativen oder manuell angepassten Grenzwerten
- Berücksichtigung von Überhöhungen bei der Berechnung der Durchbiegungen
- Unterschiedliche Grenzwerte je nach Typ der Bemessungssituation möglich
- Manuelle Anpassung von Bezugslängen und Segmentierung je nach Richtung
- Berechnung von Durchbiegungen bezogen auf das Ausgangssystem oder auf das verformte System
- Weitere Detailnachweise je nach gewählter Bemessungsnorm (z. B. Begrenzung des Stegblechatmens nach EN 1993-2)
- In RFEM/RSTAB integrierte grafische Ausgabe der Ergebnisse, z. B. Ausnutzung des Grenzwertes bzw. Verformung oder Durchhang
- Vollständige Integration der Ausgabe in das RFEM-/RSTAB-Ausdruckprotokoll
In RFEM/RSTAB haben Sie die Möglichkeit, die Last- bzw. Ergebniskombinationen, welche für den Grenzzustand der Gebrauchstauglichkeit notwendig sind, zu erzeugen sowie anschließend zu berechnen. Diese Bemessungssituationen wählen Sie im Add-On Stahlbemessung für den Durchbiegungsnachweis aus. Dementsprechend werden die berechneten Verformungswerte je nach eingegebener Überhöhung und Bezugssystem an jeder Stelle des Stabes ermittelt. Letztendlich können Sie diese Verformungswerte den Grenzwerten gegenüberstellen.
Wussten Sie schon? Den einzuhaltenden Grenzwert für die Verformung können Sie für jedes Bauteil individuell in den Gebrauchstauglichkeitskonfigurationen einstellen. Als zulässiger Grenzwert definieren Sie die max. Verformung in Abhängigkeit von der Bezugslänge. Über die Festlegung von Bemessungsauflagern ist Ihnen eine Segmentierung der Bauteile möglich, sodass für jede Nachweisrichtung die zugehörige Bezugslänge automatisch ermittelt werden kann.
Anhand der Lage der zugeordneten Bemessungsauflager wird zudem automatisch die Unterscheidung zwischen Trägern und Kragträgern vorgenommen, sodass der Grenzwert passend dazu ermittelt wird.
Ich möchte Fliegende Bauten berechnen. Welche Programme können Sie empfehlen?
Welche Programme und Add-Ons eignen sich für die Berechnung und Bemessung von Stahlkonstruktionen?
Meine Ergebnisse für die Berechnung mit Wölbkrafttorsion sind unplausibel. Was könnte die Ursache sein?
Ich kann einen UPN-Querschnitt, der einer Doppelbiegung ausgesetzt ist, im Programm nicht analysieren. Ist es möglich, das im Programm zu machen?
Wo finde ich in RFEM 6 und RSTAB 9 die Materialien zu den entsprechenden nationalen Anhängen?
Wie definiere ich in RFEM 6 ein Fließgelenk?
