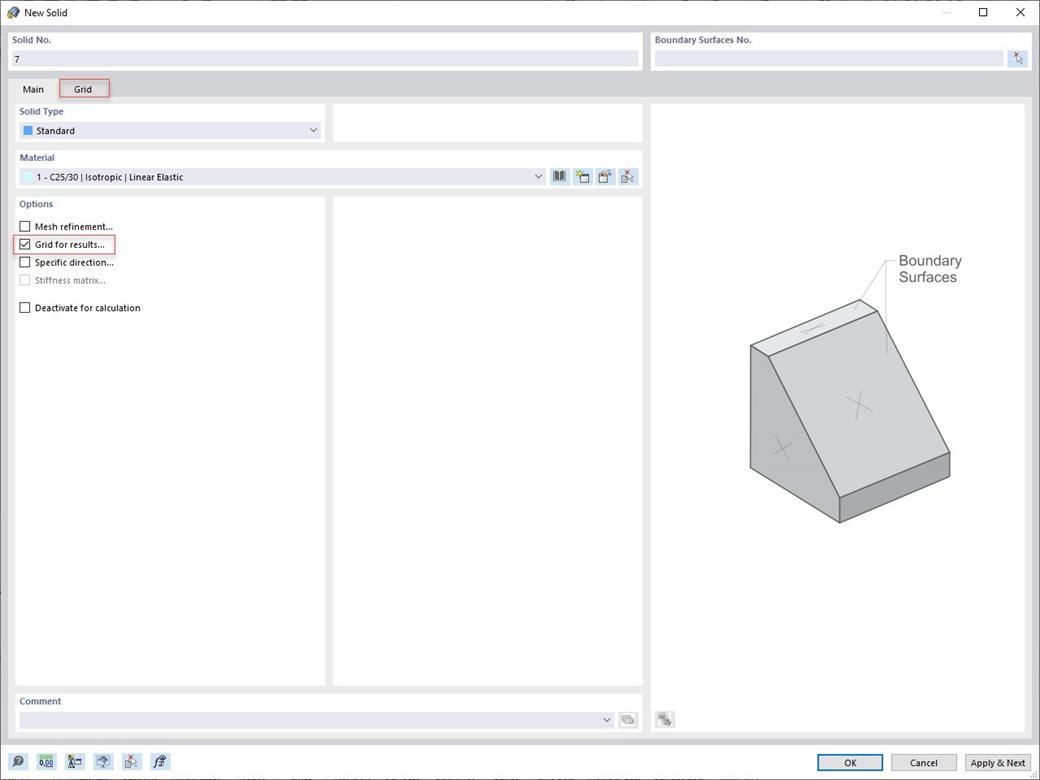

Oprócz 'Zagęszczenia siatki' i 'Kierunku kierunkowego' dla brył, można aktywować opcję 'Raster dla wyników', która umożliwia organizowanie punktów rastra w przestrzeni bryły. Jako punkt początkowy można ustawić między innymi środek ciężkości. Istnieje również możliwość aktywowania widoczności rastra dla wyników numerycznych w 'Nawigatorze - Wyświetlanie' w obszarze Obiekty podstawowe.
