Rastr pro výsledky na tělesech

02
Rastr pro výsledky na tělesech

03
Možnosti nastavení viditelnosti

Zpět na Funkce

Nové

12. května 2022

002430

Metoda konečných prvků

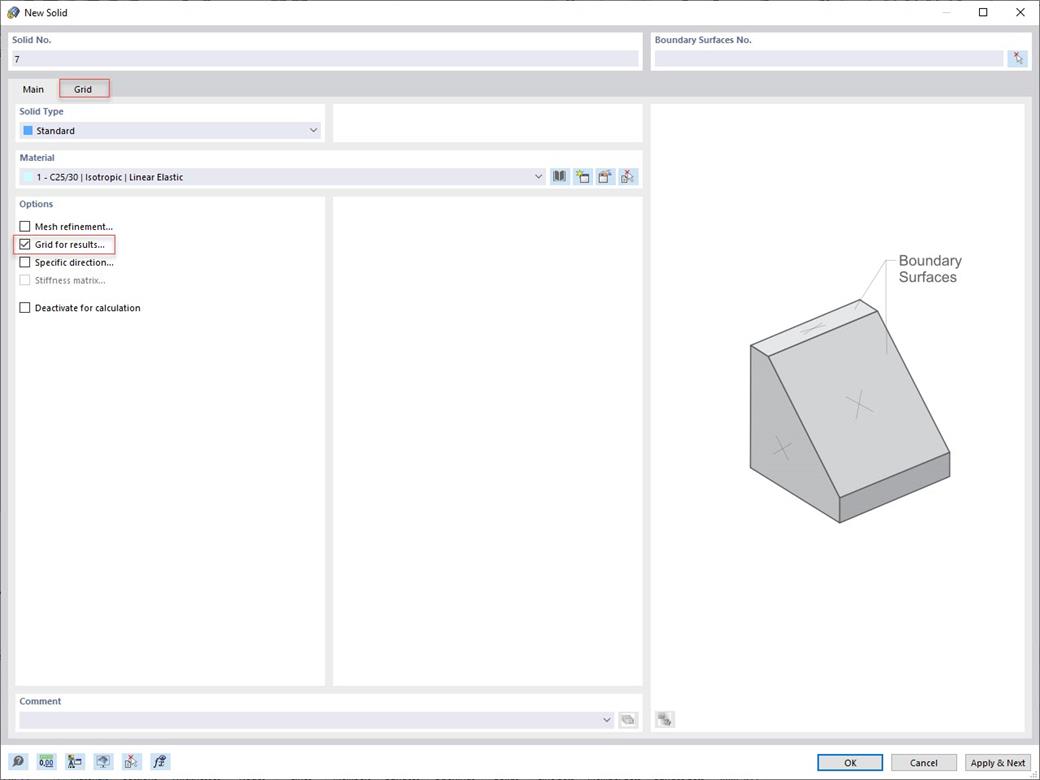

Pro tělesa je možné aktivovat kromě "Zahuštění sítě" a "Specifického směru" volbu "Rastr pro výsledky", pomocí které lze uspořádat body rastru v prostoru tělesa. Jako počátek lze mimo jiné nastavit těžiště. V navigátoru "Zobrazit" pod položkou Základní objekty - Tělesa je pak možnost aktivovat Rastr pro numerické výsledky.
