Pytanie:

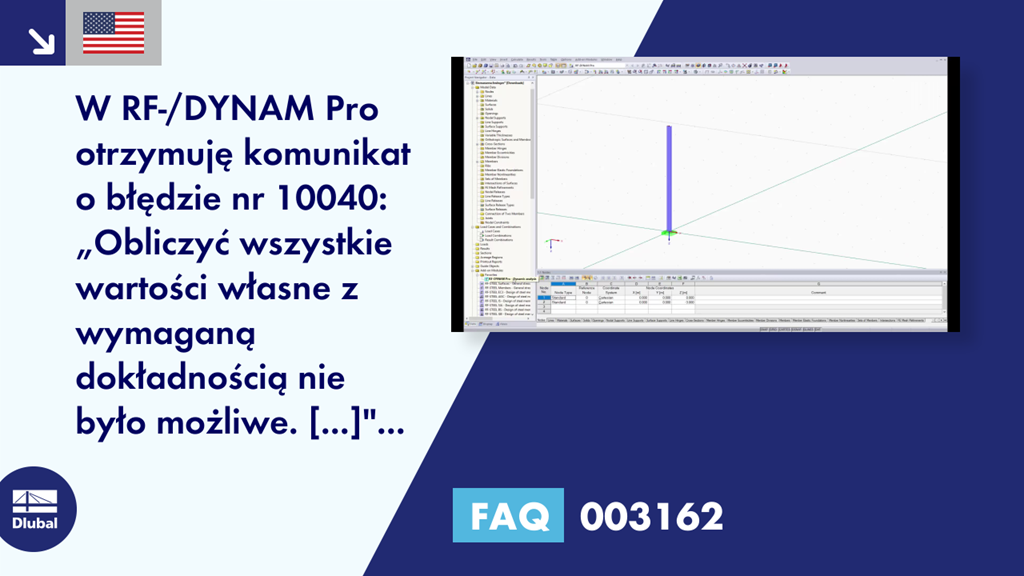

W RF-/DYNAM Pro pojawia się komunikat o błędzie nr 10040: „Niemożliwe było obliczenie wszystkich wartości własnych z wymaganą dokładnością. [...] " Jak mogę naprawić ten błąd?
Odpowiedź:
W analizie dynamicznej można obliczyć tylko tyle postaci drgań własnych, ile stopni swobody ma układ konstrukcyjny. Stopnie swobody oznaczają liczbę punktów masy pomnożoną przez liczbę kierunków, w których oddziałują masy.
Przykład
Wspornik, który nie jest podzielony przez siatkę ES, ma na końcu punkt masy. Kierunek oddziaływania mas w RF-/DYNAM Pro jest ograniczony do kierunku X i Y. Zatem układ ma 2 stopnie swobody, a zatem 2 kształty drgań własnych można obliczyć.
Powiadomienia W tym przypadku bardzo istotny jest wybór metody rozwiązywania problemu wartości własnych. W przeciwieństwie do metody „Pierwiastek pierwiastka wielomianu charakterystycznego” metoda Lanczosa nie może obliczyć wszystkich wartości własnych układu, a jedynie n -1, co w tym przykładzie oznacza tylko 1 wartość własną.
