Dotaz

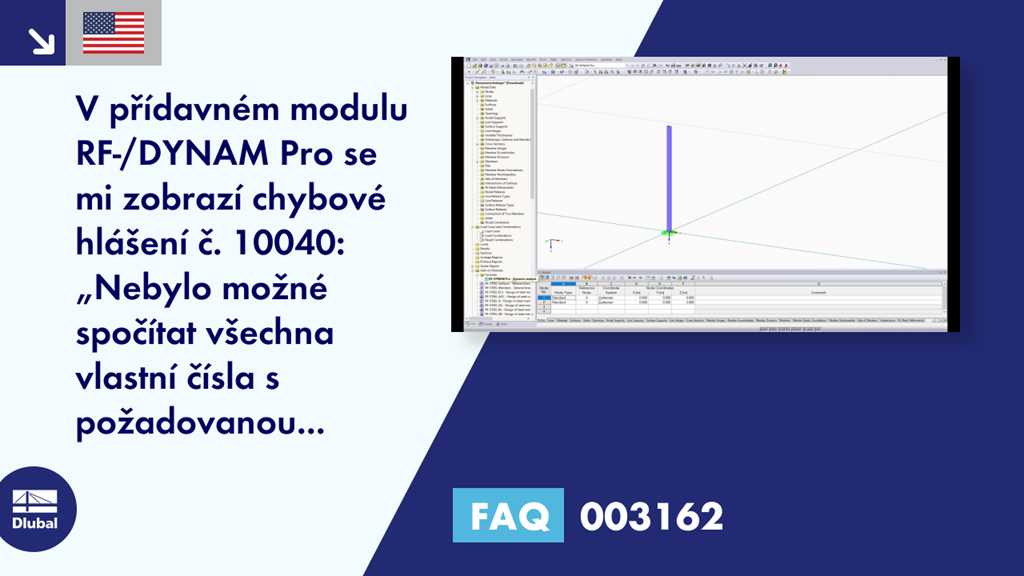

V programu RF- / DYNAM Pro se zobrazí chybové hlášení č. Jak mohu tuto chybu opravit?

Odpověď

V dynamické analýze lze spočítat pouze tolik tvarů, kolik má konstrukční systém stupně volnosti. Stupně volnosti označují počet hmotných bodů vynásobený počtem směrů, v nichž hmoty působí.

Příklad

Konzola, která není rozdělena síťovou sítí konečných prvků, má koncový bod na kostru. Směr působení hmot v modulu RF-/DYNAM Pro je omezen na směr X a Y. Systém tak má 2 stupně volnosti, a proto lze počítat pouze ve 2 tvarech.

Pozor: V tomto případě je velmi důležitý výběr metody pro řešení vlastních čísel. Na rozdíl od metody "Kořen charakteristického polynomu" nelze Lan Lankovou metodou spočítat všechny vlastní čísla systému, ale pouze n -1, což v tomto příkladu znamená pouze 1 vlastní číslo.
