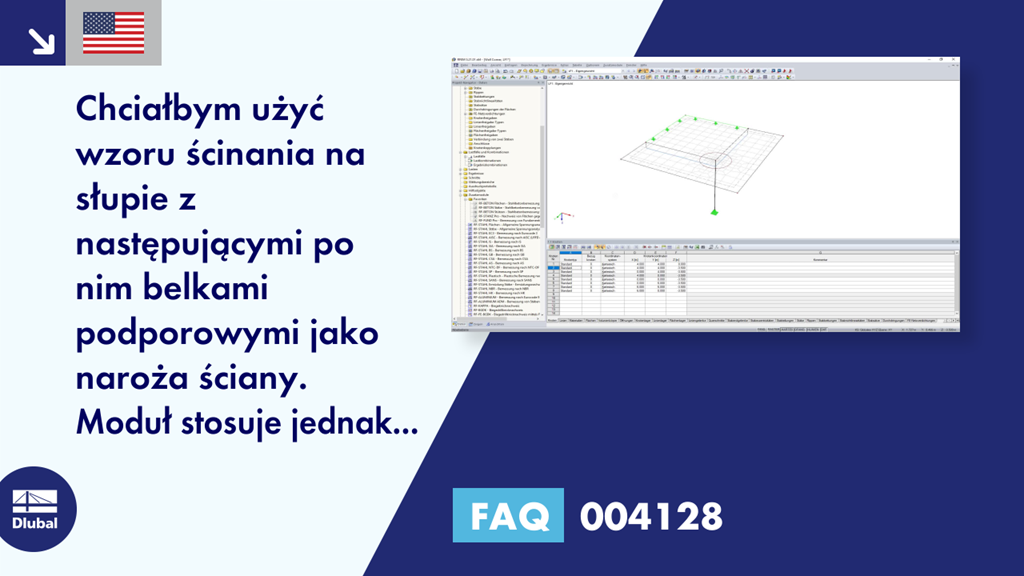

Najczęściej zadawane pytania (FAQ) 004128 | Chciałbym przeprowadzić obliczenia wytrzymałości na przebicie na słupie z podporami ...

Pytanie:
Chciałbym przeprowadzić obliczenia wytrzymałości na przebicie na słupie z belkami podpartymi jako narożnik lub koniec ściany. Moduł stosuje jednak kolumnę wewnętrzną. Czy można to dostosować?

Odpowiedź:
RF-PUNCH Pro próbuje automatycznie wykryć poprawną geometrię węzła przebicia na podstawie danych wejściowych modelu i poprawnie ją określić.

W zależności od wprowadzonych danych może być konieczne dostosowanie wstępnie ustawionej geometrii. Na przykład, ponieważ słup jest rozpoznawany w narożniku ściany zamiast obliczeń na ścinanie. Można to zmienić w oknie 1.5, aby w razie potrzeby można było wybrać prawidłową geometrię przebicia.
