Chciałbym użyć wzoru ścinania na słupie z następującymi po nim belkami podporowymi jako naroża ściany. Moduł stosuje jednak kolumnę wewnętrzną. Czy można to zmienić?

Odpowiedź

RF-PUNCH Pro próbuje automatycznie wykryć poprawną geometrię węzła uderzenia tnącego od wprowadzonego modelu i poprawnie ją zdefiniować.

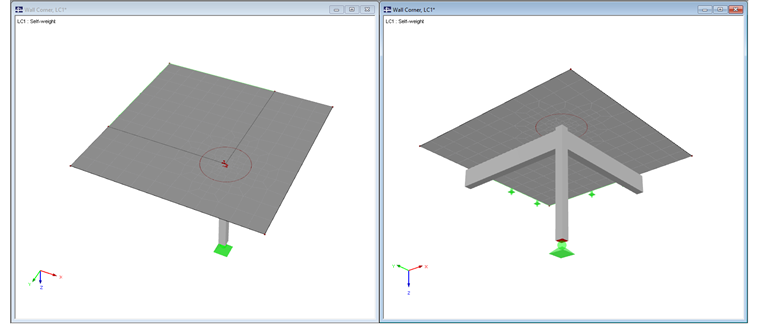

Rysunek 01 - Ściana narożna z belek podpierających

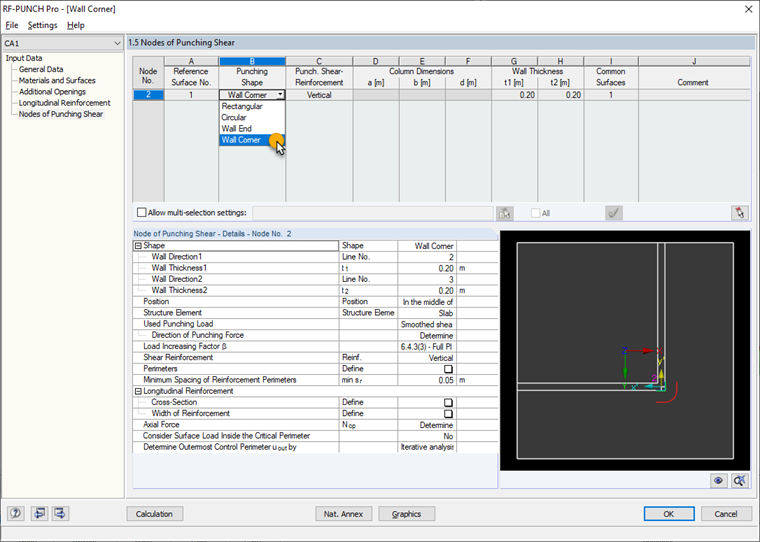

W zależności od wprowadzanej informacji może zajść konieczność dostosowania wstępnie ustawionej geometrii. Na przykład, ponieważ w narożniku ściany rozpoznawana jest kolumna zamiast wzoru ścinania. Jest to możliwe w oknie wprowadzania 1.5, aby w razie potrzeby można było wybrać poprawną geometrię wykrawania.

Słowa kluczowe

Narożnik ściany koniec ściany Przebicie Kolumna wewnętrzna
