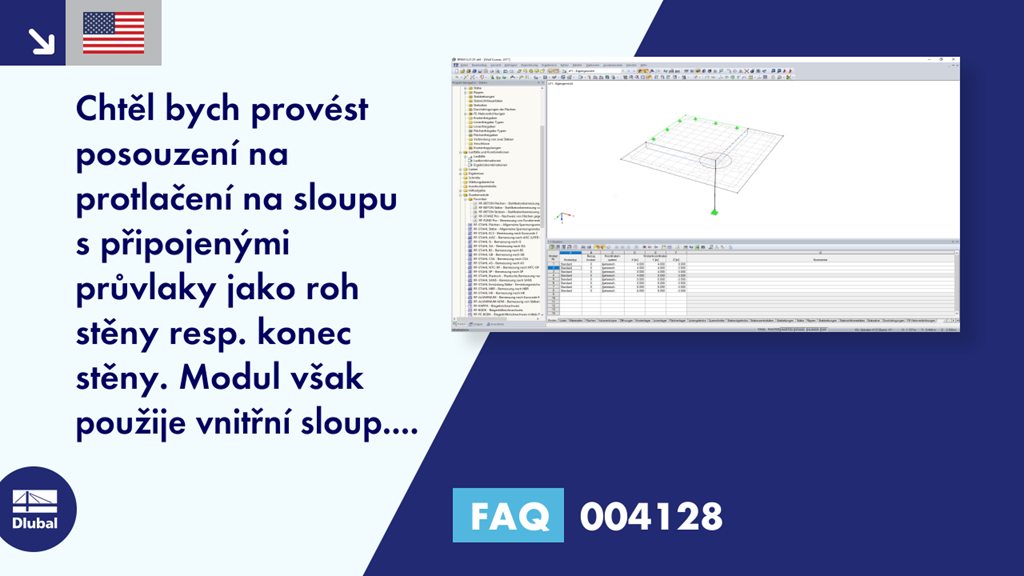

FAQ 004128 | Chtěl bych provést posouzení na protlačení na sloupu s připojenými průvlaky jako roh stěny resp. konec stěny.

Dotaz:
Chtěl bych provést posouzení na protlačení na sloupu s připojenými průvlaky jako roh stěny resp. konec stěny. Modul však použije vnitřní sloup. Lze to upravit?

Odpověď:
Přídavný modul RF-PUNCH Pro se pokusí automaticky detekovat správnou geometrii bodu protlačení ze zadání modelu a správně ji zadat.

V závislosti na zadání může být nutné upravit přednastavenou geometrii. Například proto, když místo posouzení na protlačení v rohu stěny je rozpoznán sloup. To je možné ve vstupním dialogu 1.5, aby bylo možné v případě potřeby vybrat správnou geometrii protlačení.
