Pytanie:

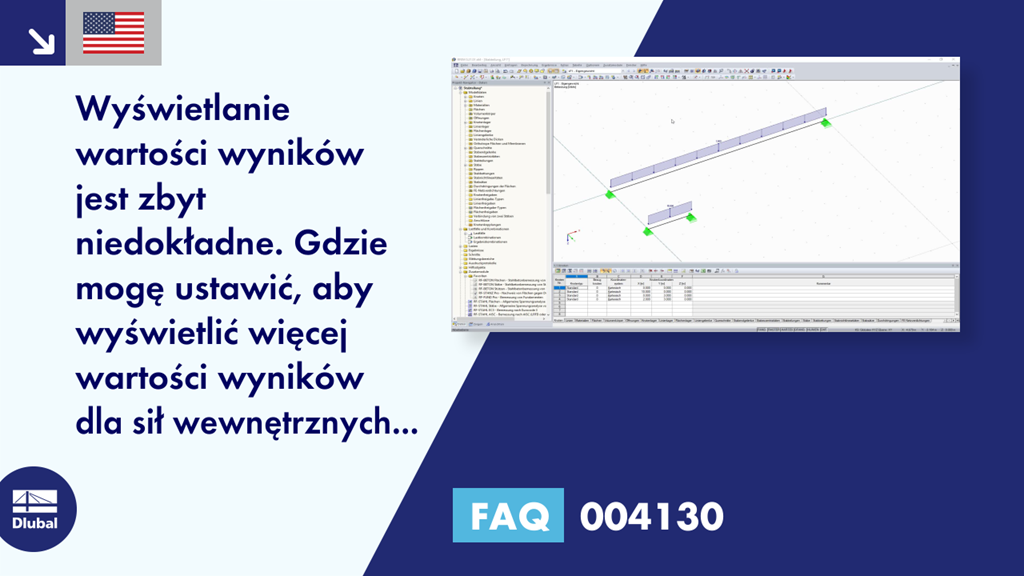

Wyświetlanie wartości wyników jest zbyt niedokładne. Gdzie mogę wyświetlić więcej wartości wyników dla sił wewnętrznych pręta?
Odpowiedź:
W sekcji „Globalne parametry obliczeń” znajduje się ustawienie „Liczba podziałów prętów dla wykresów wyników”.
Domyślnie wartość ta wynosi „10”.
Jeżeli w modelu zastosowano pręty o bardzo różnych długościach, może się zdarzyć, że ustawiona wstępnie wartość „10” jest za mała. Może to spowodować, że rozkład momentów parabolicznych nie będzie wyświetlany poprawnie dla krótszych prętów.
Aby uniknąć tego problemu, należy wprowadzić wyższą wartość, na przykład „50”.
W ten sposób rozkład momentów parabolicznych jest wyświetlany również na krótszych prętach.
Długość przekrojów jest obliczana na podstawie długości najdłuższego pręta w konstrukcji podzielonej przez zdefiniowaną liczbę podziałów pręta. Dokładniejszy podział prętów dotyczy wszystkich prętów modelu.
