[EN] FAQ 004205 | W programie RFEM chciałbym przyłożyć obciążenie do okrągłego pierścienia zamodelowanego jako pręt z obciążeniem ...

Pytanie:

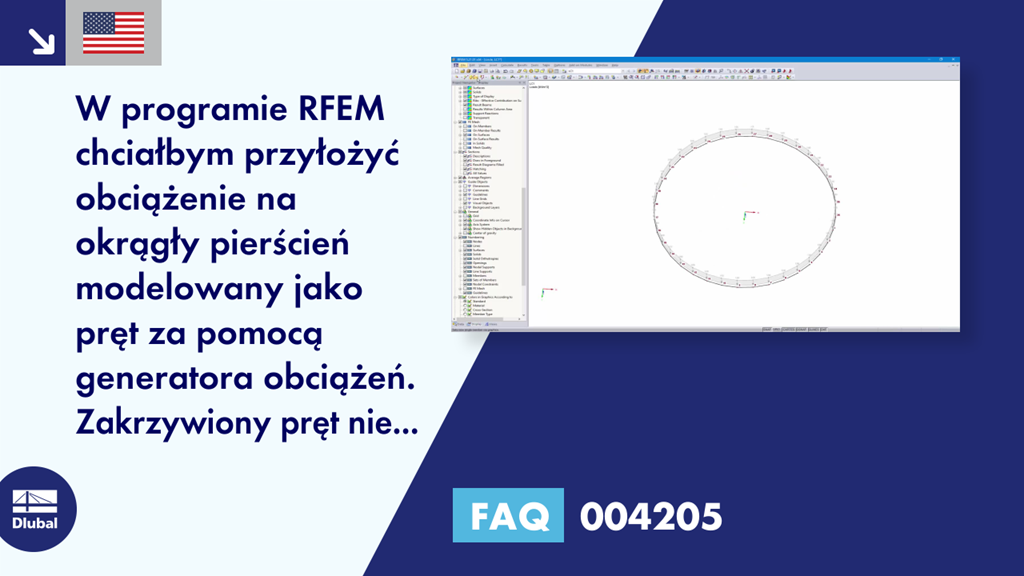

W programie RFEM chciałbym przyłożyć obciążenie do okrągłego pierścienia zamodelowanego jako pręt za pomocą generatora obciążeń. Zakrzywiony pręt nie jest jednak uwzględniany. Dlaczego?

Odpowiedź:
Funkcja [Generuj obciążenia → Od obciążenia powierzchniowego na prętach za pomocą płaszczyzny ...] wymaga wygenerowania zdefiniowanej płaszczyzny z linii ciągłej. Jeżeli zakrzywiony pręt jest generowany z łuków, płaszczyzna jako wielokąt nie może znaleźć obrysu łuku, ponieważ jest to tylko przybliżenie. Krótko mówiąc, prętów zakrzywionych nie można wczytywać za pomocą generatora obciążeń w programie RFEM.

W takim przypadku zaleca się utworzenie zakrzywionego pręta za pomocą kilku prostych odcinków pręta. Dzięki temu ciągła linia może przebiegać bez zakłóceń. Aby szybko utworzyć węzły narożne łańcucha wielokątów, zaleca się przygotowanie ich np. W programie Excel w zależności od liczby segmentów pręta. W tym przypadku ważna jest numeracja węzłów. Procedura jest pokazana na filmie.

RFEM 5
