Frage:

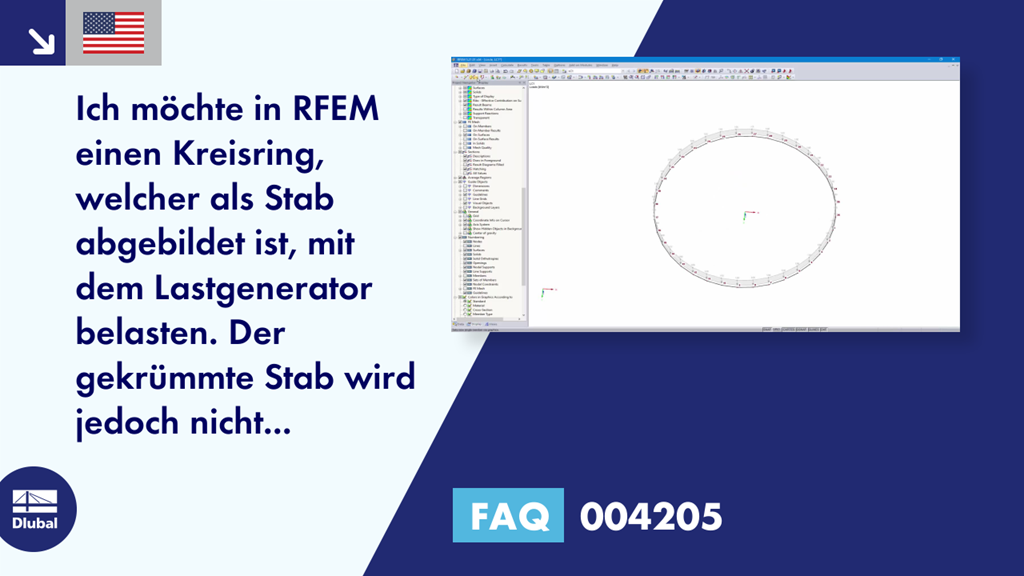

Ich möchte in RFEM einen Kreisring, welcher als Stab abgebildet ist, mit dem Lastgenerator belasten. Der gekrümmte Stab wird jedoch nicht berücksichtigt. Woran liegt das?
Antwort:
Die Funktion [Belastung generieren → Aus Flächenlast auf Stäbe mittels Ebene...] setzt voraus, dass die definierte Ebene aus einem Polygonzug erstellt wird. Wird ein gekrümmter Stab aus Bögen erstellt, so kann die Ebene als Polygon die Außenkontur des Bogens nicht finden, da diese ja nur eine Näherung ist. Kurz gesagt, gekrümmte Stäbe können in RFEM nicht mit dem Lastgenerator belastet werden.
In diesem Fall empfiehlt es sich, den gekrümmten Stab mittels mehrerer geraden Stabsegmente abzubilden. Somit kann der Polygonzug sauber abgefahren werden. Um die Eckknoten des Polygonzugs schneller zu erstellen, empfiehlt es sich, je nach Anzahl der Stabsegemente, diese z. B. in Excel aufzubereiten. Dabei ist die Nummerierung der Knoten wichtig. Die Vorgehensweise ist dem Video zu entnehmen.
