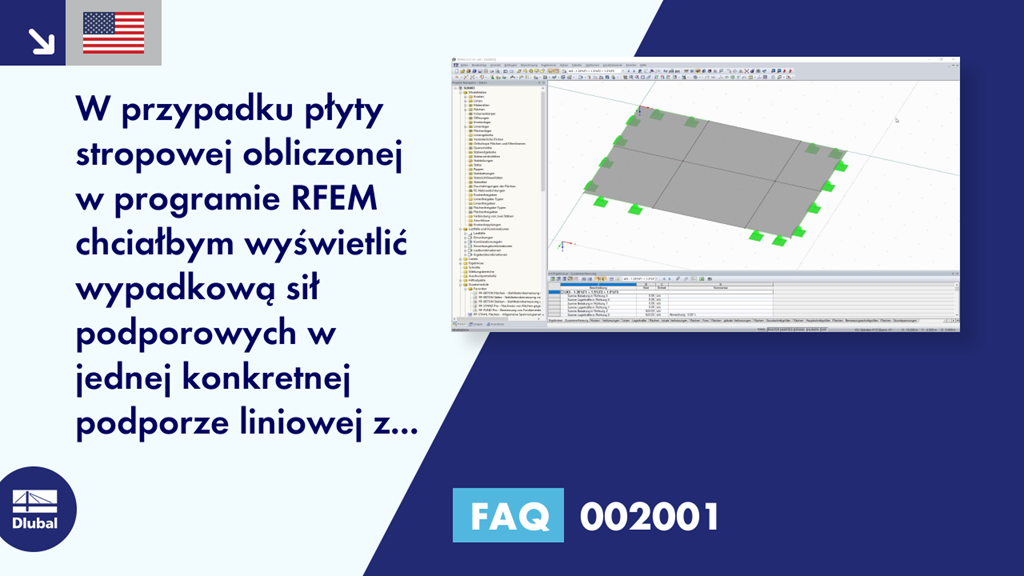

FAQ 002001 | W przypadku płyty stropowej obliczonej w programie RFEM chciałbym wyświetlić wypadkową z ...

Pytanie:
W przypadku płyty stropowej obliczonej w programie RFEM chciałbym wyświetlić wypadkową sił podporowych w jednej konkretnej podporze liniowej z uwzględnieniem pojedynczego przypadku obciążenia.

Można wyświetlić zbiorczą wypadkową wszystkich sił podporowych w przypadku obciążenia. Jak mogę wyświetlić wypadkową wybranej podpory liniowej?

Odpowiedź:
Po wybraniu opcji "Informacje" w pozycji Wyniki → Reakcje podporowe w nawigatorze Wyświetlić każda podpora liniowa zostanie przedstawiona w widoku rozszerzonym. Pokazuje między innymi sumę wypadkowej siły oraz jej mimośród.

RFEM 5
