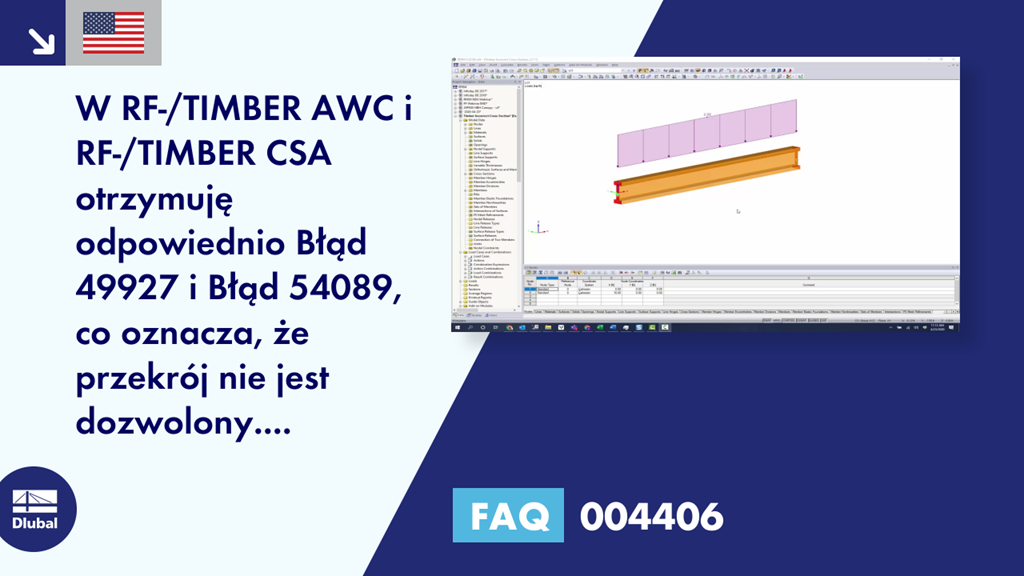

Często zadawane pytania (FAQ) 004406 | W RF-/TIMBER AWC i RF-/TIMBER CSA otrzymuję odpowiednio błędy 49927 i 54089.

Pytanie:
W RF-/TIMBER AWC i RF-/TIMBER CSA pojawia się błąd 49927 lub błąd 54089, co oznacza, że przekrój jest niedozwolony. Dlaczego nie mogę zaprojektować tego przekroju w module?

Odpowiedź:
W modułach dodatkowych RF-/TIMBER AWC i RF-/TIMBER CSA można wymiarować tylko przekroje prostokątne i kołowe.

Naszym celem jest rozszerzenie możliwości wymiarowania przekrojów w przyszłej wersji, podobnie jak w module dodatkowym RF-/TIMBER Pro zgodnie z Eurokodem.

Z tego względu obliczenia tych typów przekrojów zgodnie z normami NDS lub CSA należy przeprowadzać ręcznie.
