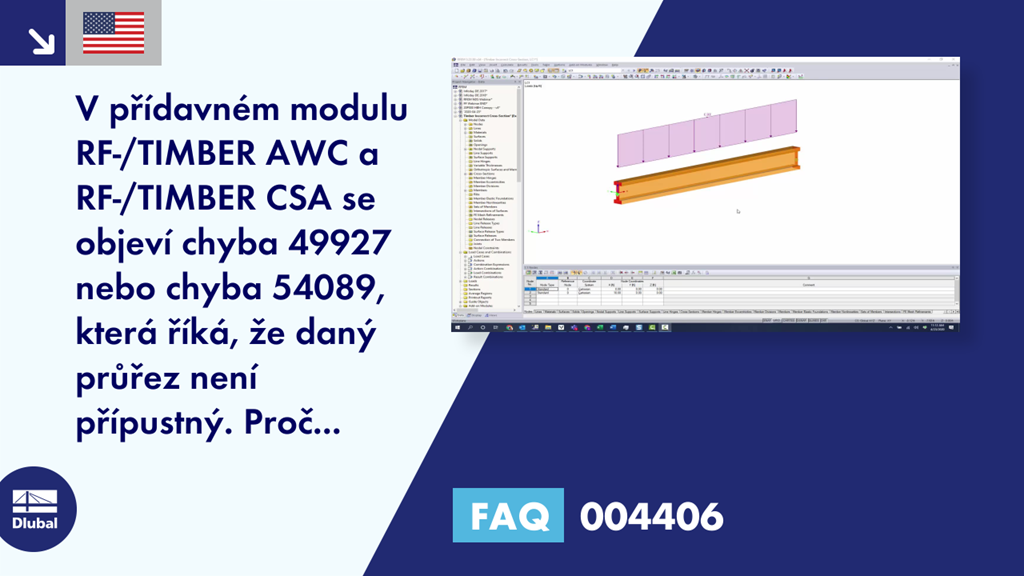

FAQ 004406 | V přídavných modulech RF-/TIMBER AWC a RF-/TIMBER CSA se zobrazí chyby 49927, respektive 54089.

Dotaz:
V přídavném modulu RF-/TIMBER AWC a RF-/TIMBER CSA se objeví chyba 49927 nebo chyba 54089, která říká, že daný průřez není přípustný. Proč nemohu tento průřez v modulu posoudit?

Odpověď:
V přídavných modulech RF-/TIMBER AWC a RF-/TIMBER CSA je v současné době možné posoudit pouze obdélníkové a kruhové průřezy.

Naším cílem je rozšířit možnosti posouzení průřezů v budoucí verzi podobně jako přídavný modul RF-/TIMBER Pro podle Eurokódu.

Proto je nutné u těchto typů průřezů posouzení provést ručně podle normy NDS nebo CSA.
