W modułach RF-/TIMBER AWC i RF-/TIMBER CSA pojawia się błąd 49927 lub błąd 54089, co oznacza, że przekrój jest niedozwolony. Dlaczego nie mogę zaprojektować tego przekroju w module?

Odpowiedź

W modułach dodatkowych RF-/TIMBER AWC i RF-/TIMBER CSA można obecnie wymiarować tylko przekroje prostokątne i okrągłe.

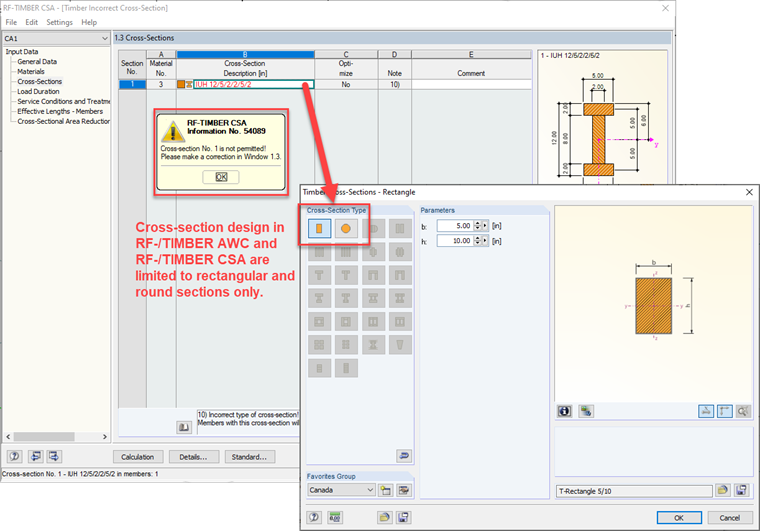

Rysunek 01 - Możliwości wymiarowania przekrojów w RF-/TIMBER AWC i RF-/TIMBER CSA

Chcemy rozszerzyć możliwości projektowania przekrojów w przyszłej wersji, podobnie jak dopuszczalny jest moduł dodatkowy RF-/TIMBER Pro zgodnie z Eurokodem.


Z tego względu obliczenia tych typów przekrojów należy przeprowadzać ręcznie zgodnie z normami NDS lub CSA.

Słowa kluczowe

Timber AWC CSA Przekrój Błąd 49 927 54089
