[PL] FAQ 004739 | W przypadku kratownicy ze stalowym dolnym pasem i drewnianymi krzyżulcami chciałbym zaprojektować ...

Pytanie:

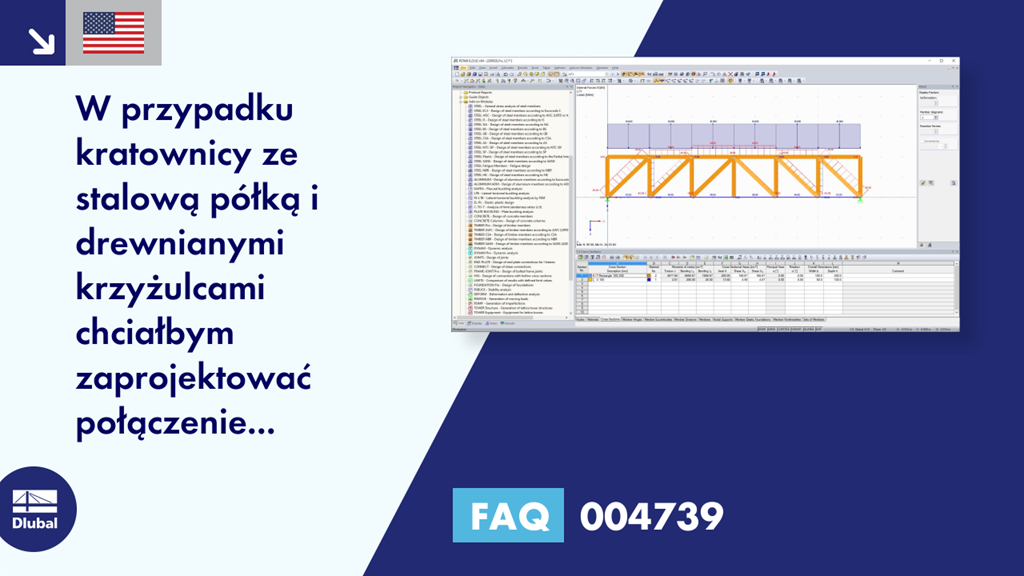

W przypadku kratownicy ze stalową półką i drewnianymi krzyżulcami chciałbym zaprojektować połączenie krzyżulców. Czy to możliwe?

Odpowiedź:
Tak, jest to możliwe dzięki modułowi dodatkowemu RF-/JOINTS Timber - Steel to Timber. Można zaprojektować połączenie dwóch krzyżulców, na przykład jeśli są one połączone za pomocą stalowych płyt i kołków. W tym celu zaleca się zastosowanie połączenia typu "Tylko pręt główny".

Po wybraniu węzła w programie połączenie jest nadal oznaczone jako niedostatecznie zdefiniowane ze względu na dolną półkę stalową.

Teraz można dezaktywować obydwa pręty stalowe, aby przeprowadzić obliczenia tylko dla połączenia dwóch przekątnych.

Takie projektowanie jest możliwe w module dodatkowym.

Czy mają Państwo jakieś pytania?
