Frage:

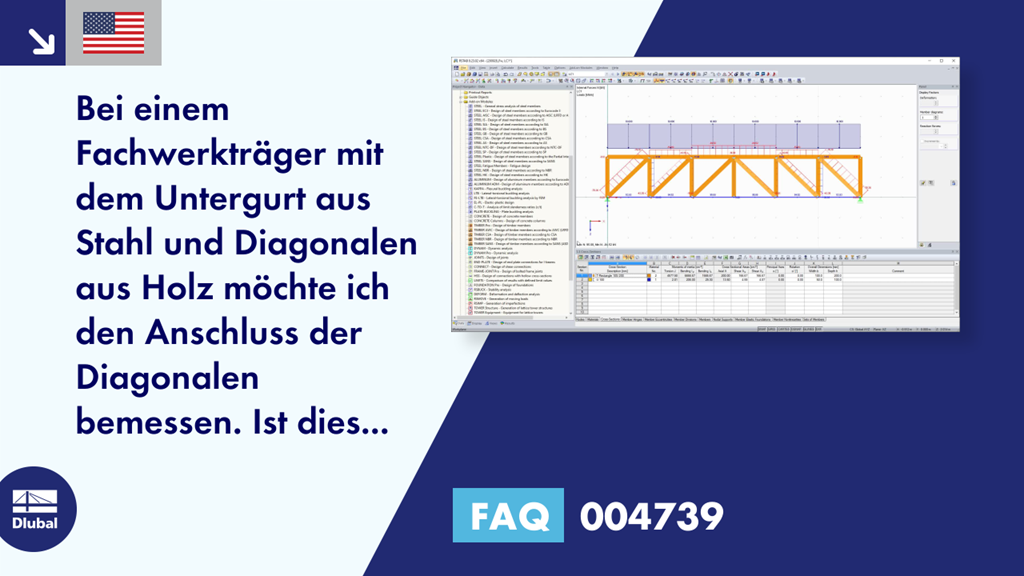

Bei einem Fachwerkträger mit dem Untergurt aus Stahl und Diagonalen aus Holz möchte ich den Anschluss der Diagonalen bemessen. Ist dies möglich?

Antwort:
Ja, dies ist mit dem Zusatzmodul RF-/JOINTS Holz - Stahl zu Holz möglich. Sie können den Anschluss der beiden Diagonalen bemessen, wenn diese zum Beispiel mit Stahlblech und Stabdübeln angeschlossen werden. Hierzu ist der Anschlusstyp "Nur Hauptstab" hilfreich.

Nachdem Sie den Knoten im Programm ausgewählt haben, wird der Anschluss aufgrund des Stahl-Untergurtes noch als nicht ausreichend definiert gekennzeichnet.

Sie können nun die beiden Stahlstäbe inaktiv schalten, um den Nachweis nur für den Anschluss der beiden Diagonalen zu führen.

Dieser Nachweis ist im Zusatzmodul möglich.
