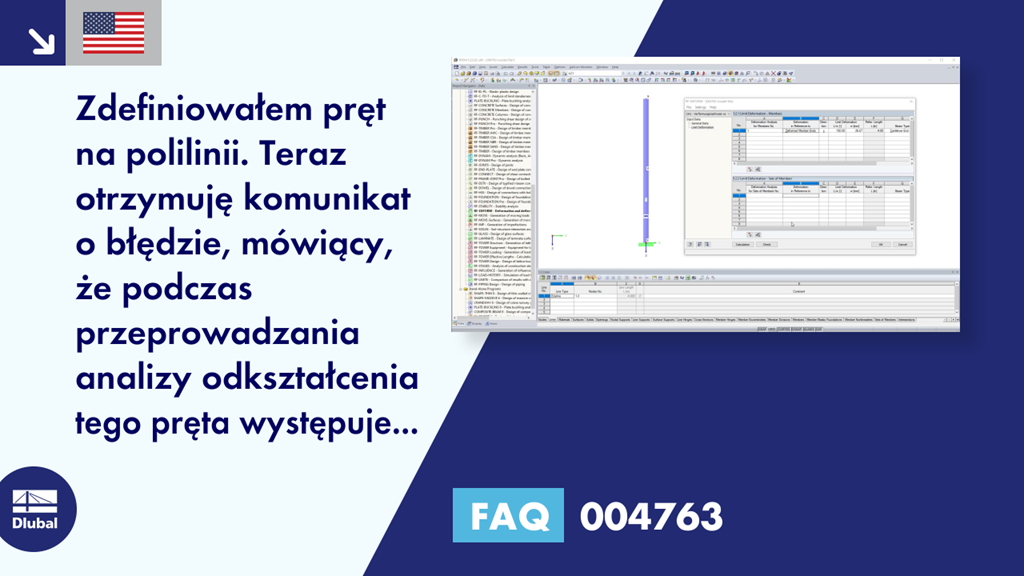

[EN] FAQ 004763 | Zdefiniowałem pręt na polilinii. Teraz otrzymuję błąd ...

Pytanie:
Zdefiniowałem pręt na polilinii. Teraz otrzymuję komunikat o błędzie, mówiący, że podczas przeprowadzania analizy odkształcenia tego pręta występuje niepodparty typ pręta. Jaka jest przyczyna i jak mogę to naprawić?

Odpowiedź:
W programie RF-DEFORM można wymiarować tylko pręty zdefiniowane w jednej linii. W przeciwnym razie pojawi się komunikat o błędzie pokazany na rysunku 01.

W celu rozłożenia polilinii można rozłożyć polilinię za pomocą funkcji "Rozbić polilinię" (Rysunek 02). W przypadku linii prostych zaleca się usunąć zbędne węzły pośrednie (rysunek 03). Następnie możliwa jest analiza odkształceń w RF-DEFORM.

RF-DEFORM 5
