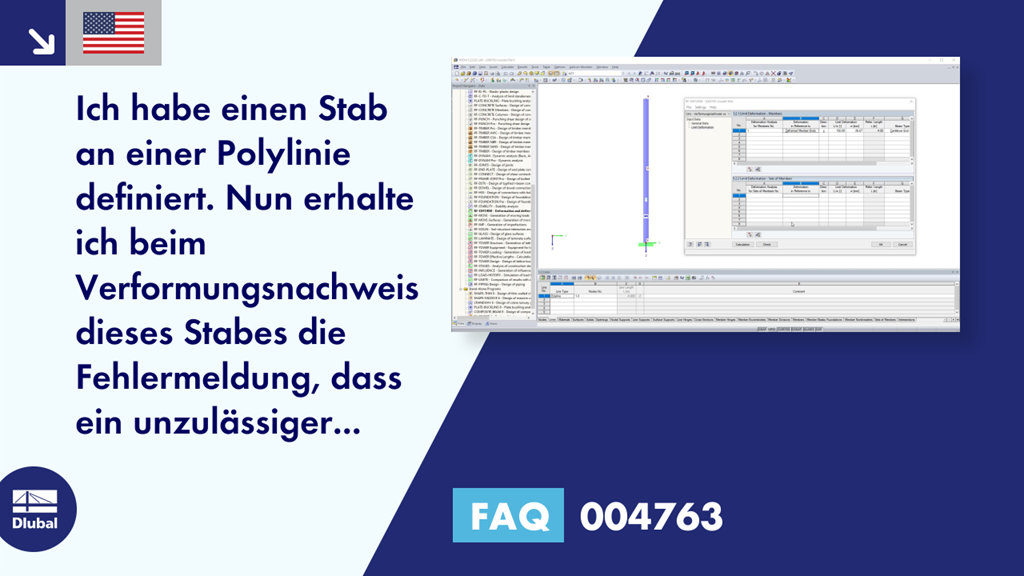

[EN] FAQ 004763 | Ich habe einen Stab an einer Polylinie definiert. Nun erhalte ich beim Verformu...

In diesem Artikel wird der Einfluss der Biegesteifigkeit von Seilen auf deren Schnittgrößen dargestellt und erläutert. Außerdem werden Hinweise gegeben, wie sich dieser Einfluss reduzieren lässt.

Die Norm ASCE 7-22 [1], Abschn. 12.9.1.6 legt fest, wann P-Delta-Effekte berücksichtigt werden sollten, wenn ein multimodales Antwortspektrenverfahren für die Erdbebenbemessung durchgeführt wird. Im NBC 2020 [2], Sent. 4.1.8.3.8.c stellt nur eine kurze Anforderung dar, dass Schwingungseffekte aufgrund der Wechselwirkung von Gewichtskräften mit der verformten Struktur berücksichtigt werden sollten. Daher kann es Situationen geben, in denen Auswirkungen nach Theorie II. Ordnung, auch P-Delta genannt, bei der Erdbebenanalyse berücksichtigt werden müssen.

Dieser Artikel führt grundlegende Konzepte der Baudynamik ein und vermittelt, wie diese bei der Erdbebenauslegung von Bauwerken eine Rolle spielen. Es wird Wert darauf gelegt, die technischen Aspekte verständlich zu erläutern, um auch Lesern ohne tiefergehendes Fachwissen einen Einblick in die Thematik zu gewähren.

Liegen die Ergebnisse der nachzuweisenden Einwirkungen noch nicht vor, so startet automatisch die RFEM/RSTAB-Berechnung zur Ermittlung der Verformungen. Dabei wird auf die Einstellungen der Berechnungsparameter von RFEM/RSTAB zurückgegriffen.

RF-/DEFORM ermittelt im Anschluss die relativen Verformungen der nachzuweisenden Stäbe und Stabsätze.

Die nachweisrelevanten Daten sind in zwei Masken einzugeben. Da RF-/DEFORM sehr übersichtlich und praxisgerecht konzipiert ist, erübrigt sich eine Einarbeitungsphase.

Zunächst werden die zu bemessenden Einwirkungen festgelegt. Anschließend können die Stäbe und Stabzüge manuell oder grafisch angegeben und die jeweils zulässigen Grenzverformungen zugewiesen werden.

Diese lassen sich auf die verschobenen Stabenden oder das unverformte System beziehen.

• Durchbiegungsnachweise für Stäbe und Stabzüge
• Grafische Auswahl der zu bemessenden Stäbe und Stabzüge
• Bezug der Grenzverformungen auf globale, lokale oder resultierende Stabrichtungen
• Bezug der Grenzverformungen auf Stab- und Stabzuglängen oder Vorgabe der absoluten Verformungswerte
• Verformungsnachweis für Extremwerte aus verschiedenen Einwirkungen
• Möglichkeit von unterschiedlichen Bemessungsfällen
• Von RFEM/RSTAB unabhängige freie Wahl der Einheiten für Längen und Verformungen
• Integration der Verformungsnachweise in das RFEM/RSTAB-Ausdruckprotokoll
