Pytanie:
Jak mogę zamodelować spoinę, na przykład jako spoinę pachwinową?
Odpowiedź:
Do zamodelowania spoiny lub spoiny pachwinowej najlepiej wykorzystać powierzchnię. W tym przypadku grubość powierzchni jest równa grubości spoiny.

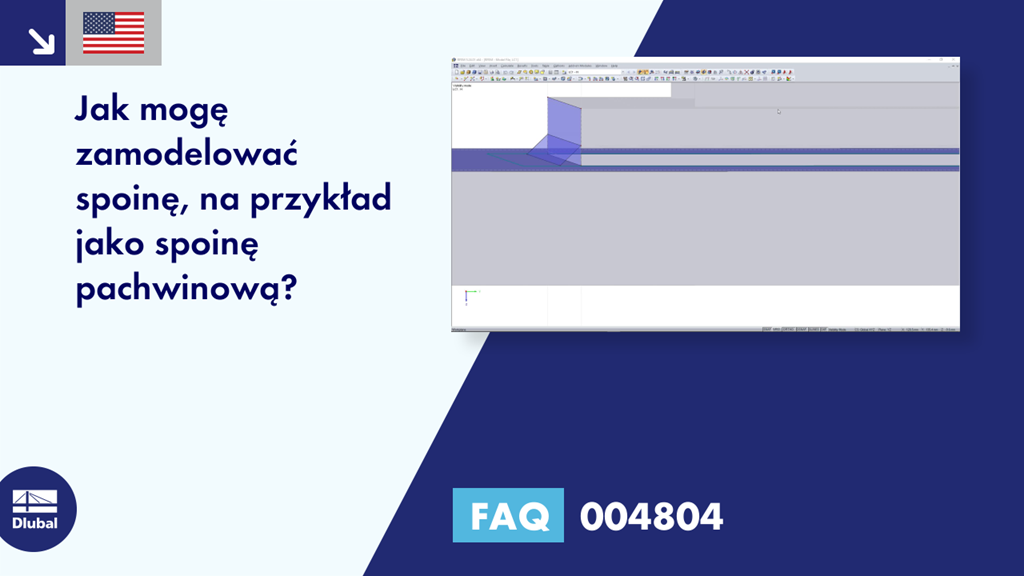

[PL] FAQ 004804 | Jak mogę zamodelować spoinę, na przykład jako spoinę pachwinową?
