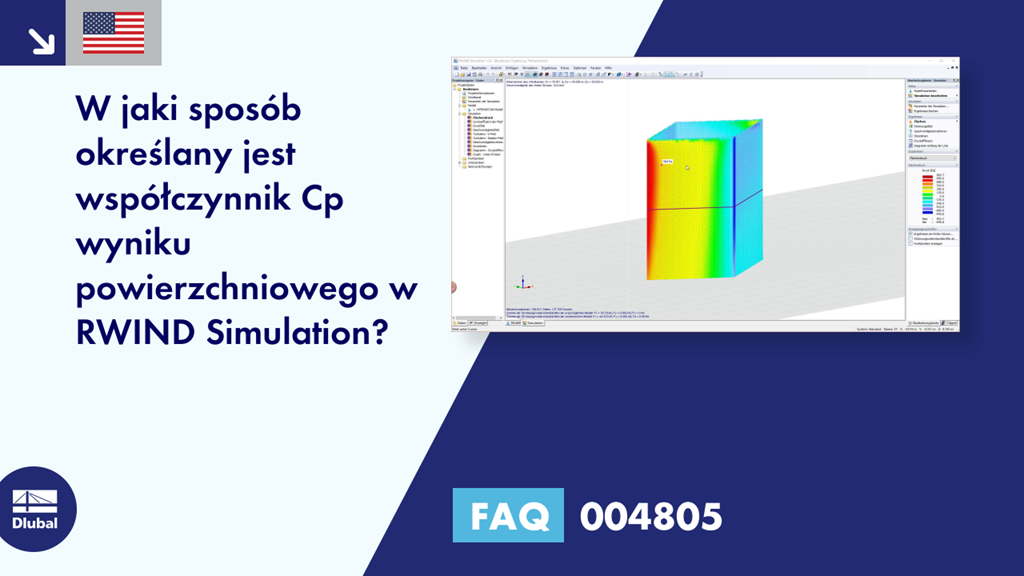

FAQ 004805 | W jaki sposób określany jest współczynnik Cp wyniku powierzchniowego w RWIND Simulation?

Pytanie:
W jaki sposób określany jest współczynnik Cp wyniku powierzchniowego w RWIND Simulation?

Odpowiedź:
Wynik powierzchniowego współczynnika Cp skaluje wyznaczone ciśnienia wiatru z ciśnieniem dynamicznym q(H) niezakłóconego przepływu wiatru na górnej krawędzi modelu.

Współczynniki Cp lub ciśnienia wiatru są określane indywidualnie w każdym miejscu powierzchni. Dodatnie wartości odpowiadają obciążeniu ściskającemu, a wartości ujemne - obciążeniu ssącemu od powierzchni.

c_{p} = \frac{p}{q (H)}

P	ciśnienie wiatru
q (H)	Ciśnienie dynamiczne w strumieniu swobodnym na wysokości H
h	Wysokość dachu

Współczynnik ciśnienia wiatru

Ciśnienie wiatru wynikające z niezakłóconego przepływu jest określane na podstawie profilu wiatru na wlocie do tunelu aerodynamicznego na wysokości H. Wysokość H jest określana automatycznie na podstawie najwyższej dostępnej krawędzi modelu.

q = \frac{1}{2} \cdot ρ \cdot v^{2}

ρ to	Gęstość powietrza
eqv	Prędkość wiatru

Ciśnienie prędkości wiatru
