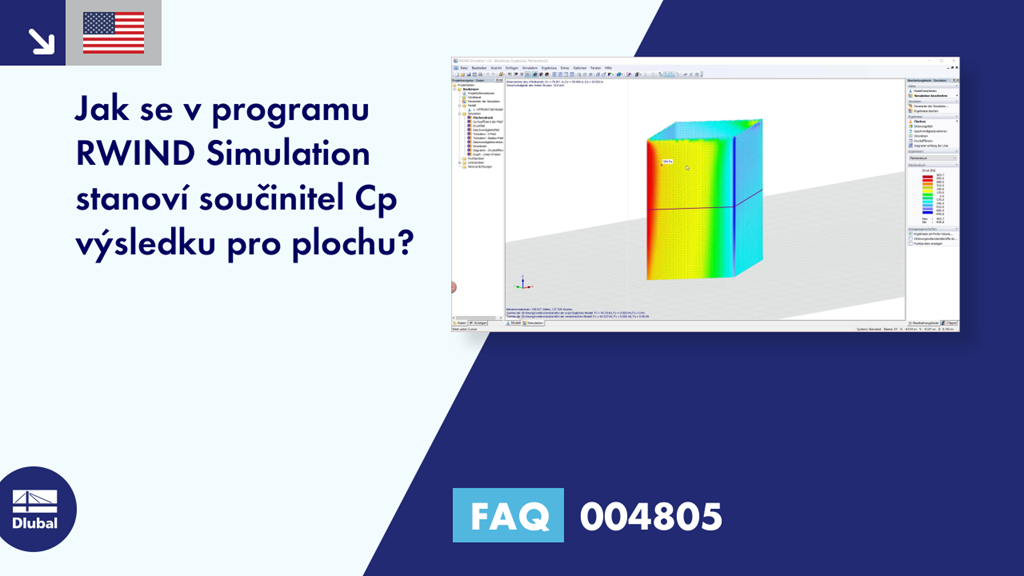

FAQ 004805 | Jak se stanoví součinitel Cp výsledku plochy v programu RWIND Simulation?

Dotaz:
Jak se stanoví součinitel Cp výsledku plochy v programu RWIND Simulation?

Odpověď:
Výsledný součinitel Cp plochy upravuje stanovené tlaky větru pomocí dynamického tlaku q (H) nerušeného proudění na horní hraně modelu.

Součinitele Cp resp. Součinitele tlaku větru se stanoví jednotlivě na každém místě plochy. Kladné hodnoty zde odpovídají zatížení tlakem na povrch a záporné hodnoty zatížení sáním pryč od povrchu.

c_{p} = \frac{p}{q (H)}

P	Tlak větru
q (H)	Dynamický tlak ve volném proudu ve výšce H
h	Výška střechy

Součinitel tlaku větru

Tlak větru z neporušeného proudění se stanoví pomocí profilu větru na vstupu do větrného tunelu ve výšce H. Výška H se přitom stanoví automaticky na základě nejvyšší dostupné hrany modelu.

q = \frac{1}{2} \cdot ρ \cdot v^{2}

ρ ...	Hustota vzduchu
v ...	Rychlost větru

Rychlost větru Tlak
