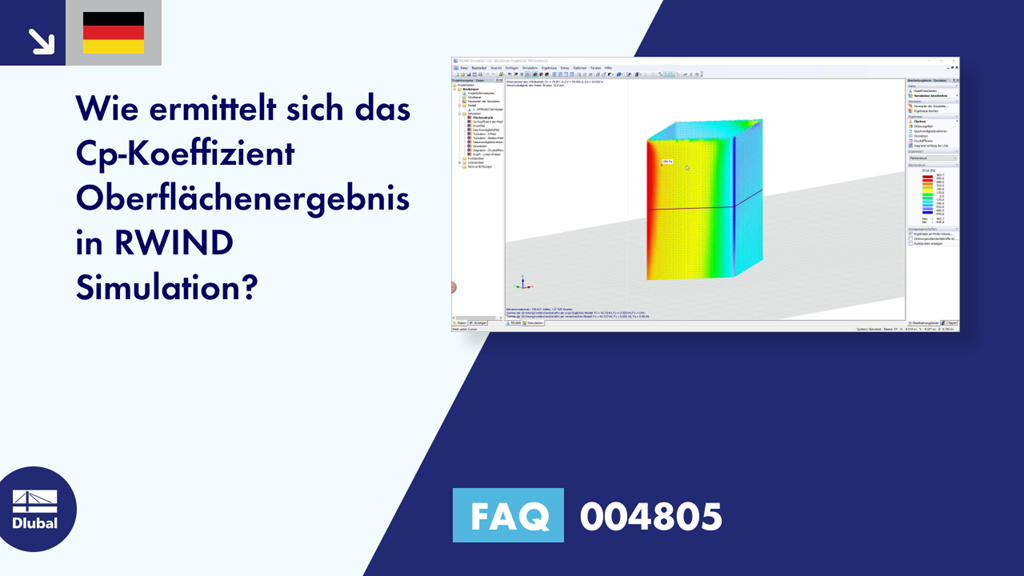

FAQ 004805 | Wie ermittelt sich das C-p-Koeffizient Oberflächenergebnis in RWIND Simulation?

Frage:
Wie ermittelt sich das C-p-Koeffizient Oberflächenergebnis in RWIND Simulation?

Antwort:
Das C-p-Koeffizient Oberflächenergebnis normiert die ermittelten Winddrücke mit dem dynamischen Druck q(H) der ungestörten Anströmung an der Modelloberkante.

Dabei werden die C-p-Koeffizienten bzw. Winddruckbeiwerte individuell an jeder Stelle der Oberfläche ermittelt. Positive Werte entsprechen hier einer Druckbelastung hin und negative Werte einer Sogbelastung weg von der Oberfläche.

Der Winddruck aus der ungestörten Anströmung ermittelt sich über das Windprofil am Eingang des Windkanals in der Höhe H. Die Höhe H wird hierbei automatisch über die höchste verfügbare Modellkante ermittelt.
