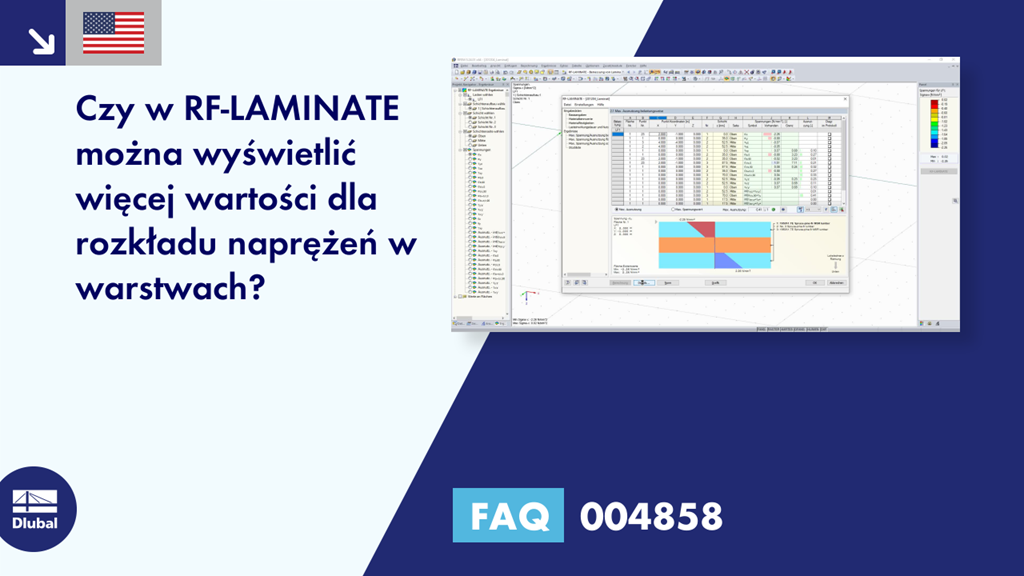

FAQ 004858 | Czy w RF-LAMINATE można wyświetlić więcej wartości rozkładu naprężeń w warstwach ...

Pytanie:
Czy w RF-LAMINATE można wyświetlić więcej wartości dla rozkładu naprężeń w warstwach?

Odpowiedź:
Na rysunku nie jest to możliwe ze względu na czytelność grafiki. Jednak moduł dodatkowy RF-LAMINATE umożliwia wyświetlanie naprężeń we wszystkich punktach. Ta opcja jest domyślnie nieaktywna, ponieważ szybko generuje ogromne ilości danych dla dużych konstrukcji.

Jeżeli filtruje się również według naprężeń, które Cię interesują, wyniki w tabeli są szybko zrozumiałe, a znajdujące się tam warstwy można łatwo ocenić rozkład naprężeń w punkcie.
