Stefan Hoffmann, M.Sc.
4. Dezember 2020

FAQ 004858 | Kann ich mir in RF-LAMINATE mehr Werte für den Verlauf der Spannungen über die Schic...

FAQ|004858

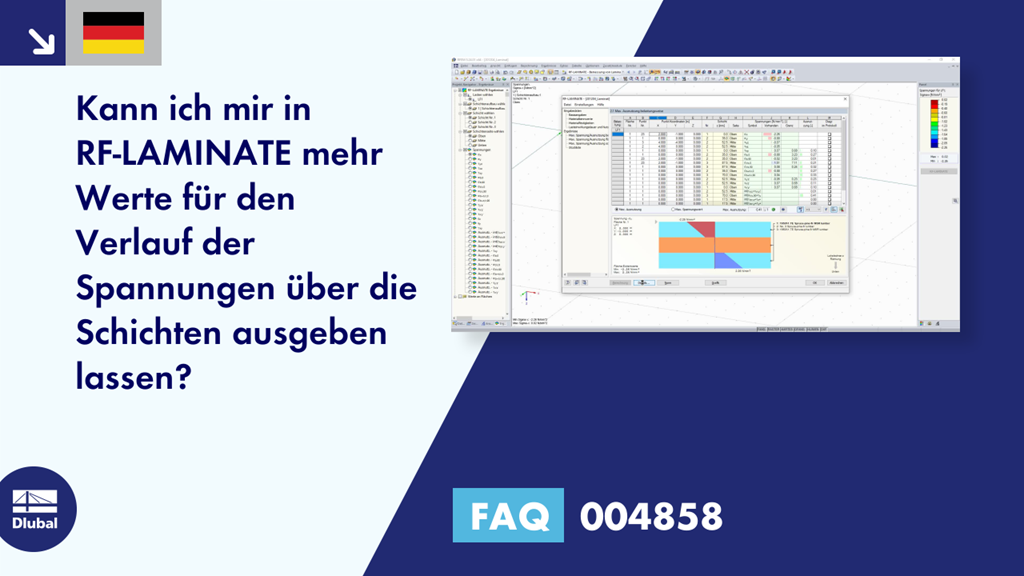

Frage:
Kann ich mir in RF-LAMINATE mehr Werte für den Verlauf der Spannungen über die Schichten ausgeben lassen?

Antwort:
In der Grafik ist dies aus Gründen der Übersichtlichkeit nicht möglich. Es besteht im Zusatzmodul RF-LAMINATE jedoch die Möglichkeit, die Spannungen auch punktweise anzeigen zu lassen. Dies ist standardmäßig deaktiviert, weil dies bei großen Strukturen schnell eine Unmenge an Daten produziert.

Wenn Sie zudem nach der Spannungskomponente filtern, die Sie interessiert, dann wird die Ausgabe in der Tabelle schnell übersichtlich und Sie können den Verlauf der Spannungen an einem Punkt über die Schichten dort gut auswerten.
