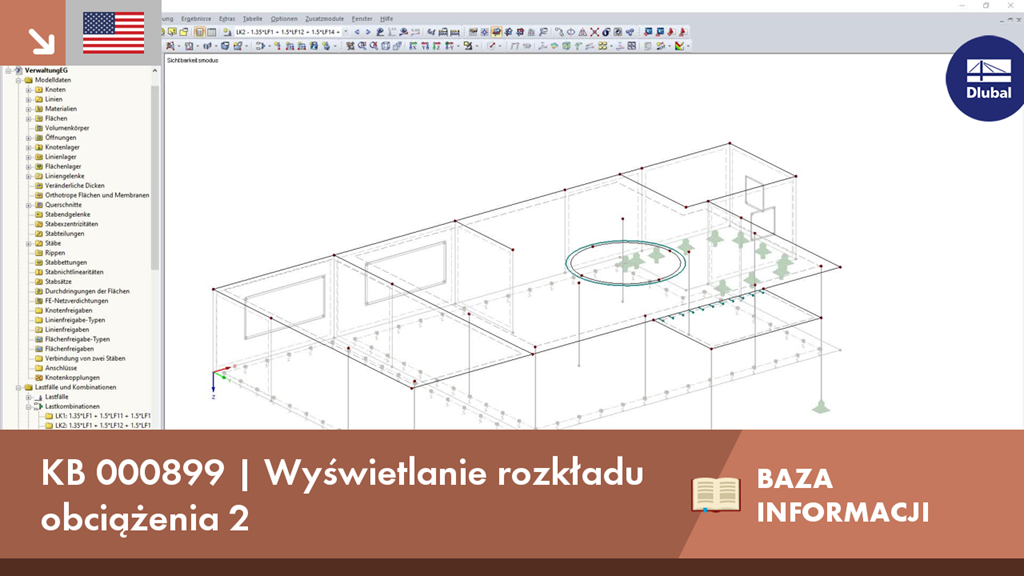

KB 000899 | Wyświetlanie rozkładu obciążenia 2

Für die Erfassung der maßgebenden Schnittgrößen einer Platte wird häufig eine schachbrettartige Belastung aufgebracht. Damit die Fläche nicht in die einzelnen Lastabschnitte unterteilt werden muss, wird meist eine Belastung mittels freier Rechtecklasten vorgenommen. Bei vielen Lasten kann die normale Lastdarstellung etwas unübersichtlich werden.

W artykule pokazano i wyjaśniono wpływ sztywności kabli na zginanie na ich siły wewnętrzne. W tym artykule dowiesz się również, jak zredukować ten wpływ.

Rozszerzenie Wymiarowanie drewna umożliwia wymiarowanie słupów drewnianych zgodnie ze standardową metodą ASD 2018 NDS. Dokładne wyznaczenie nośności na ściskanie oraz współczynników redukcyjnych dla prętów drewnianych jest konieczne dla bezpieczeństwa konstrukcji. Poniższy artykuł weryfikuje maksymalną wytrzymałość na wyboczenie krytyczną obliczoną w module rozszerzeniowym Wymiarowanie drewna przy użyciu równań analitycznych krok po kroku zgodnie z normą NDS 2018, w tym współczynników dostosowania przy ściskaniu, skorygowanej wartości obliczeniowej na ściskanie i końcowego stopnia wyboczenia.

Liczba stopni swobody w węźle nie jest już globalnym parametrem obliczeniowym w programie RFEM (6 stopni swobody dla każdego węzła siatki w modelach 3D, 7 stopni swobody dla analizy skręcania skrępowanego). Dlatego każdy węzeł jest zwykle rozpatrywany z inną liczbą stopni swobody, co prowadzi do zmiennej liczby równań w obliczeniach.

Zmiana ta przyspiesza obliczenia, szczególnie dla modeli, które mogą być znacznie uproszczone, takich jak konstrukcje kratownicowe i membranowe.

Rozszerzone odkształcenia prętów, powierzchni i brył można wyświetlić (np. istotne odkształcenia główne, równoważne odkształcenia całkowite itd.) w Nawigatorze projektu - Wyniki w programie RFEM oraz w Tabeli 4.0.

Można na przykład wyświetlić główne odkształcenia plastyczne podczas wymiarowania plastycznego połączeń z elementami powierzchniowymi.

Modele z programów RFEM i RSTAB mogą być zapisywane jako modele 3D glTF (formaty *.glb i *.glTF). Obejrzyj szczegółowo modele w 3D w przeglądarce 3D firmy Google lub Babylon. Na "spacer" po konstrukcji zabierz okulary VR, takie jak Oculus.

Modele 3D glTF można zintegrować z własnymi stronami internetowymi za pomocą JavaScript zgodnie z niniejszą instrukcją (np. na stronie Dlubal Modele do pobrania).
